Kas yra paviršinio montavimo PCB mazgas ir kodėl tai svarbu?

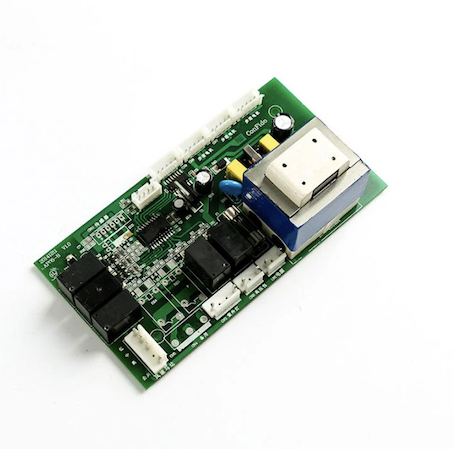

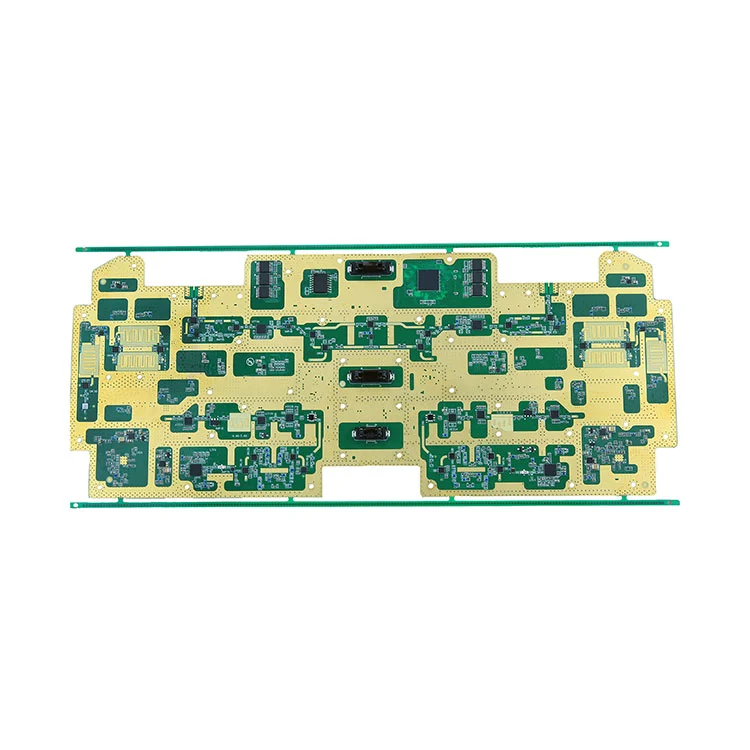

Kas yra paviršinio montavimo PCB mazgas?

Paviršinio montavimo PCB surinkimas reiškia elektroninį surinkimo procesą, kai komponentai montuojami tiesiai ant spausdintinės plokštės (PCB) paviršiaus, o ne įkišami per skylutes. Šis procesas pagrįstas paviršinio montavimo technologija (SMT) ir paviršinio montavimo įrenginiais (SMD), kurie leidžia padidinti komponentų tankį ir sumažinti gamybos sąnaudas. SMT tapo visur paplitęs elektronikos pramonėje dėl savo efektyvumo, mastelio ir našumo pranašumų.

Kuo paviršinio montavimo technologija skiriasi nuo kiaurymės?

Pagrindinis paviršinio montavimo technologijos (SMT) ir skylių technologijos (THT) kontrastas yra tai, kaip elektriniai komponentai prijungiami prie PCB:

Kodėl verta naudoti paviršinio montavimo PCB bloką?

• Didesnis komponento tankis:SMT leidžia naudoti daugiau dalių mažesnėse plokštėse.
• Sumažėjusios gamybos sąnaudos:Automatizavimas sumažina darbo sąnaudas ir pakartojamumo klaidas.
• Patobulintas elektros našumas:SMT sumažina laido ilgį ir pagerina signalo kokybę.
• Greitesni gamybos ciklai:Automatizuoti paėmimo ir padavimo bei perpylimo procesai pagreitina gamybą.
• Dizaino lankstumas:Galima užpildyti abu lentos paviršius.

Kurie komponentai dažniausiai naudojami paviršinio montavimo PCB surinkime?

SMT apima daug komponentų tipų. Štai dažniausiai pasitaikantys:

Kokie yra pagrindiniai paviršiaus montavimo proceso žingsniai?

1. Trafaretinis spausdinimas:Litavimo pasta ant PCB trinkelių tepama naudojant trafaretą.
2. Išsirink ir padėk:Mašinos tiksliai deda SMD ant litavimo pastos.
3. Litavimas iš naujo:PCB praeina per pakartotinio srauto krosnį, kad ištirptų litavimo pasta.
4. Patikra ir kokybės kontrolė:AOI, rentgeno ir optiniai patikrinimai patvirtina surinkimo tikslumą.
5. Galutinis bandymas:Funkciniai testai patvirtina veikimą.

Kaip spręsti bendrus asamblėjos iššūkius?

SMT surinkimas gali susidurti su keliais iššūkiais, tokiais kaip antkapis, litavimas ir atviros grandinės. Geriausia praktika apima:

• Optimizuokite PCB išdėstymą:Tinkamas padėklo dizainas ir tarpai, kad sumažėtų litavimo problemų.
• „Tune Reflow“ profilis:Pritaikytos temperatūros profiliai nuosekliems litavimo sujungimams.
• Naudokite aukštos kokybės medžiagas:Patikima litavimo pasta ir komponentai pagerina konsistenciją.
• Atlikite patikimą kokybės užtikrinimą:Naudokite AOI, rentgeno spindulius ir IKT, kad anksti pastebėtumėte defektus.

Kokios medžiagos reikalingos SMT?

Kaip užtikrinti paviršinio montavimo surinkimo kokybę ir patikimumą?

Aukštos kokybės paviršinio tvirtinimo surinkimas reikalauja kruopštaus bandymo ir patvirtinimo. Pagrindiniai metodai apima:

• Automatizuota optinė patikra (AOI):Aptinka trūkstamus komponentus, poliškumą ir litavimo problemas.
• Rentgeno apžiūra:Atskleidžia paslėptus litavimo jungčių defektus.
• In-Circuit Testing (IKT):Tikrina elektrinį veikimą komponentų lygiu.
• Funkcinis testas:Tikrina visos grandinės veikimą realiomis sąlygomis.

Kombinuotas kokybės užtikrinimas užtikrina, kad PCB atitinka našumo ir patikimumo standartus, kurių tikimasi šiuolaikinėje elektronikoje.

Kokios yra paviršinio montavimo PCB surinkimo ateities tendencijos?

Kelios pagrindinės tendencijos formuoja SMT ateitį:

• Miniatiūrizavimas:Mažesni formos faktoriai ir mikro SMD komponentai.
• Išplėstinė automatika:Dirbtinio intelekto pagrįsti pasirinkimai ir vieta bei procesų atsiliepimai realiuoju laiku.
• 3D spausdinta elektronika:Priedų gamyba integruojama su SMT.
• Išmanusis patikrinimas:Mašininis mokymasis pagerina defektų aptikimą.

Šios tendencijos užtikrina, kad paviršinio montavimo PCB mazgas toliau tobulės, gerins našumą ir sumažins gamybos ciklus.

Dažnai užduodami klausimai

Kas yra paviršinio montavimo PCB mazgas?

Paviršinio montavimo PCB surinkimas reiškia elektroninių komponentų montavimo procesą tiesiai ant PCB paviršiaus naudojant SMT procesus. Dėl savo efektyvumo ir miniatiūrizavimo pranašumų jis pakeičia tradicinį per skylutes surinkimą daugelyje šiuolaikinių elektronikų.

Kaip paviršiaus montavimo technologija pagerina našumą?

SMT pagerina našumą sumažindamas laido ilgį, o tai sumažina induktyvumą ir varžą. Tai pagerina signalo vientisumą ir leidžia plokštėms veikti aukštesniu dažniu su mažesniu triukšmu.

Kurioms pramonės šakoms daugiausiai naudos iš paviršinio montavimo?

Tokios pramonės šakos kaip plataus vartojimo elektronika, automobilių pramonė, medicinos prietaisai, aviacija ir telekomunikacijos labai priklauso nuo SMT, nes reikia kompaktiškų, patikimų ir didelio našumo elektroninių mazgų.

Kokie iššūkiai kyla montuojant ant paviršiaus?

Iššūkiai apima labai mažų komponentų valdymą, tikslaus litavimo pastos užtepimo užtikrinimą ir tokių defektų kaip antkapių ar litavimo tiltelių išvengimą. Norint sušvelninti šias problemas, būtinos pažangios procesų kontrolės ir tikrinimo sistemos.

Kodėl SMT kokybės kontrolė yra labai svarbi?

Kokybės kontrolė užtikrina gatavų gaminių patikimumą ir funkcionalumą. Naudojant didelio tankio komponentus ir automatizuotą surinkimą, defektai gali greitai sukelti gedimus lauke. Tokie procesai kaip AOI ir rentgeno tikrinimas užfiksuoja problemas prieš galutinį bandymą.
