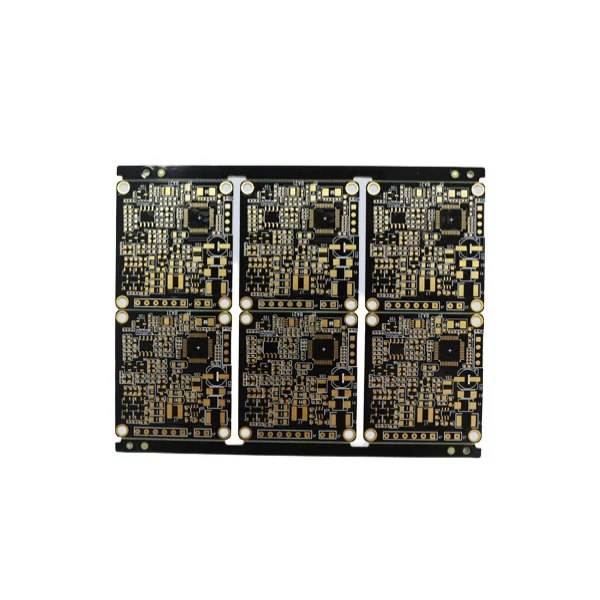

Dauguma elektronikos inžinierių ir gamintojų, rinkdamiesi PCB substratus, stengiasi subalansuoti kainą, atsparumą liepsnai ir kelių sluoksnių suderinamumą.FR4 PCB, pagrindinė stiklo pluošto epoksidinės plokštės medžiaga su UL94 V-0 antipireno klase, puikiai išsprendžia tokius skausmo taškus.Fanway technologija12 metų profesionalus EMS ir PCB gamintojas, tiekimas pritaikomasFR4 PCBdengiančios vienpuses iki 108 sluoksnių plokštes su visais ISO, IATF ir medicininiais sertifikatais.
FR4 PCBnurodo liepsną slopinančią 4 laipsnio spausdintinę plokštę, pagamintą iš austo stiklo pluošto audinio, impregnuoto ugniai atsparia epoksidine derva, atitinkančią UL94 V-0 savaime gesinimo saugos standartą.Fanway FR4 PCBpalaiko lankstų sluoksnių, storio, vario svorio ir paviršiaus apdailos pritaikymą, suderinama su HDI aklu / laidojamu naudojant technologiją.Fanwayintegruoja PCB projektavimą, gamybą, SMT surinkimą ir pilną testavimą, tiekiant vienu langeliuFR4 PCBsprendimai nuo prototipo iki masinės gamybos visiems elektronikos segmentams.
| Parametras elementas | Specifinis standartinis diapazonas |
| Maksimalus sluoksnių skaičius | Iki 108 sluoksnių |
| Užbaigtos lentos storis | 0,2 mm - 10,0 mm |
| Maksimalus gamybos skydelio dydis | 610 mm * 1200 mm |
| Vario storio parinktys | 0,5 OZ ~ 12 OZ |
| Minimalus linijos plotis/tarpas | 2,5 mln. / 2,5 mln |
| Mažiausias baigtos skylės dydis | 0,1 mm |
| Maksimalus kraštinių santykis | 25:1 |
| Impedanso valdymo tolerancija | ±10 % |
| Galimos paviršiaus apdailos | HASL(LF), ENIG, panardinamas alavas / sidabras, auksinis pirštas, OSP, kietasis auksavimas |
| Pasirenkamos FR4 medžiagų klasės | TG150, TG170, be halogenų FR4 |
| Tinkanti aukšto dažnio medžiaga | Rogers, Arlon, Taconic hibridinis krovimas |
UL94 V-0 sertifikatas užtikrina, kad plokštė savaime užgęsta po trumpojo jungimo arba įkaitimo aukštoje temperatūroje, sumažinant automobilių, medicinos ir galios elektronikos įrangos gaisro riziką.
Palaiko vieno/dvigubo/daugiasluoksnio, HDI aklų ir storo vario konstrukcijas; suderinamas su 0,4 mm plonumo iki 3,2 mm storio plokštėmis, kad atitiktų įvairius gaminio miniatiūrizavimo poreikius.
Maži dielektriniai nuostoliai, puiki izoliacija ir atsparumas drėgmei; kietas stiklo pluošto pagrindas atsparus lenkimui ir deformacijai gamybos ir ilgalaikio įrangos veikimo metu.
Standartiniai, didelio Tg ir be halogenų FR4 variantai yra neprivalomi, atitinkantys bešvinio litavimo procesus ir aplinkosaugos eksporto atitikties taisykles, pvz., RoHS ir REACH.
Subalansuota žaliavų kaina, palyginti su Rogers ar keraminiais pagrindais;Fanwayoptimizuoja krovimo dizainą, kad būtų galima naudoti FR4 bendroms signalų sritims ir aukšto dažnio medžiagas tik RF dalims, kad sumažintų bendrą projekto biudžetą.
Fanway technologijaTuri daugiau nei 12 metų elektronikos gamybos patirtį, visą EMS pramoninę grandinę nuo PCB projektavimo iki dėžutės surinkimo:
1. Sukomplektuota gamybos įranga
Įrengtos automatinės SMT linijos, 3D rentgeno spinduliai, AOI, SPI, banginis litavimas, BGA perdirbimo stotis ir visos funkcinės testavimo mašinos.FR4 PCBpatikrinimas.
2. Griežta sertifikavimo sistema
Turi ISO9001:2015, IATF16949 automobilių standartą, ISO13485 medicinos prietaiso sertifikatą, UL, RoHS, REACH ir IPC gamybos atitiktį.
3. Viso ciklo kokybės kontrolė
Nemokama DFM priešgamybinė analizė, gaunamų medžiagų patikrinimas, procese vykstantis AOI/rentgeno spindulių nuskaitymas, baigtas skrendančio zondo elektrinis bandymas, siekiant sumažinti perdirbimo greitį.
4. Lankstus pristatymo grafikas
72 valandų greitas prototipų aptarnavimas, 5–7 dienų masinės gamybos laikas, mažos bandomosios partijos ir dideli masiniai užsakymai yra priimtini.
5. Profesionali MTTP ir garantinio aptarnavimo komanda
Inžinieriai teikia nemokamą maketo optimizavimą; 24/7 techninė pagalba, 3 metų garantija kokybiškiems nekokybiškiems gaminiams.
• Automobilių elektronika: automobilių valdymo plokštės, nauji energijos galios moduliai, jutiklių PCB (IATF sertifikuotos FR4 plokštės)
• Medicinos prietaisai: stebėjimo įranga, diagnostikos prietaisų plokštės (ISO13485 be halogenų FR4)
• Buitinė elektronika: Nešiojami kompiuteriai, LED apšvietimas, buitinės technikos valdymo pultai
• Pramoninė automatika: PLC, jutiklio, variklio pavaros FR4 plokštės
• Telekomunikacijos ir 5G: bazinės stoties pagalbinės valdymo plokštės, hibridinės FR4-Rogers RF plokštės
• Atsinaujinanti energija: saulės valdiklis, energijos kaupimo įrangos PCB
1. 6 sluoksnių HDIFR4 PCBLED fotoelektrinei įrangai, stabilus signalo perdavimas apšvietimo pavaros moduliams
2. 8 sluoksnių HDI FR4 nešiojamojo kompiuterio pagrindinė plokštė, didelės Tg medžiagos, prisitaikanti prie ilgalaikio nešiojamojo kompiuterio šilumos išsklaidymo
3. 14 sluoksnių FR4 + Rogers hibridinė PCB, skirta ryšio RF įrangai, subalansuoti išlaidas ir aukšto dažnio našumą
4. Daugiasluoksnė užuolaidėlė per FR4 pramoninę valdymo plokštę, storo vario konstrukcija, skirta didelės srovės maitinimo grandinėms
FR4 reiškia 4 laipsnio antipireną, visi Fanway FR4 PCB atitinka UL94 V-0 savaime gesančio atsparumo liepsnai sertifikatą.
Taip, TG150/TG170 ir FR4 medžiagos be halogenų yra prieinamos medicinos ir bešvinės gamybos projektams.
„Fanway“ palaiko 72 valandų greitą mažų prototipų partijų apyvartą, masinė gamyba trunka 5–7 darbo dienas.
Taip, mes siūlome vieno langelio sprendimą, įskaitant PCB gamybą, SMT/DIP suvirinimą, funkcinį testavimą ir dėžės surinkimą.
Yra visi UL, RoHS, REACH, ISO9001, IATF16949, ISO13485 bandymų ir atitikties dokumentai.
„Fanway“ gamina hibridines sukrautas plokštes, kuriose yra FR4 ir „Rogers“, kad sumažintų bendras medžiagų sąnaudas neprarandant radijo dažnių našumo.
FR4 PCBišlieka ekonomiškiausias, universaliausias substrato pasirinkimas beveik visiems elektronikos gamybos projektams, integruojantis liepsnos saugą, stabilų veikimą ir pritaikomą struktūrą. PalaikomaFanway12 metų PCB ir EMS gamybos patirtis, visiškai automatinės gamybos linijos ir visi pasauliniai eksporto sertifikatai, galime tiekti standartinius ir pritaikytusFR4 PCBprototipai ir masiniai užsakymai automobilių, medicinos, telekomunikacijų ir pramoninės elektronikos gamintojams. Jei jums reikia techninių specifikacijų lapų, nemokamo DFM įvertinimo ir masinių gamyklos citatų, nedvejodami kreipkitėssusisiekite su mumis. Mūsų profesionali PCB inžinierių komanda suprojektuos suderintąFR4 PCBkrovimo sprendimai pagal jūsų įrangos darbo aplinką ir elektrinių parametrų reikalavimus.
