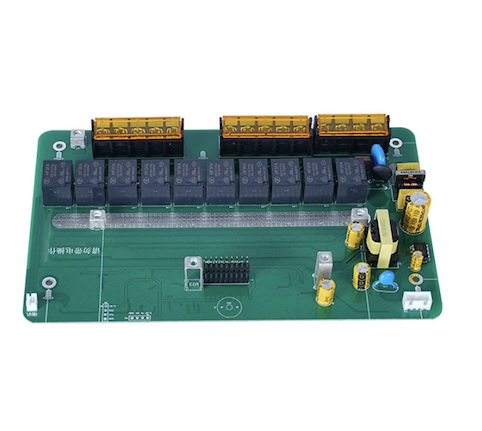

Elektroninės PCB spausdintinės plokštės prototipo surinkimas

Kinijos tiekėjo „Fanway“ elektroninių PCB spausdintinių plokščių prototipų surinkimo paslauga skirta IoT įrenginių, automobilių valdymo modulių, medicininės diagnostikos įrankių ir kosmoso bandymų sistemų MTTP projektams. Nors įprastos greito pasukimo PCB paslaugos trunka nuo 3 iki 7 dienų, mūsų 24 valandų pristatymas žymiai sutrumpina iteracijos ciklus. Prieš pradedant surinkimą, mūsų inžinierių komanda atlieka DFM analizę jūsų „Gerber“ failams, MK ir rinkimo ir įdėjimo failams, kad anksti išspręstų trinkelių projektavimo problemas, tarp komponentų konfliktus ar kitas gamybos problemas. Neturėdami minimalaus užsakymo kiekio (pradedant nuo 1 vieneto), MTEP komandos gali išvengti perteklinių atsargų išlaidų prototipų kūrimo etape.

Kam skirtas PCB prototipo surinkimas?

PCB spausdintinės plokštės prototipų surinkimo paslauga yra elektroninių komponentų montavimas ant spausdintinės plokštės nedideliais kiekiais, kad būtų galima pagaminti bandomus pavyzdžius. Jo pagrindinis tikslas yra tikrinimas, o ne gamyba:

Dizaino patvirtinimas: patvirtina, kad jūsų grandinės dizainas veikia fiziniame pasaulyje. Modeliavimas negali apimti visų realaus pasaulio kintamųjų – signalo vientisumas, galios paskirstymas ir šiluminis elgesys tampa matomi tik atliekant fizinį bandymą.

Iteratyvus patobulinimas: projektavimo trūkumų sugavimas ir ištaisymas prototipo etape kainuoja tik dalį to, kiek reikėtų masinės gamybos partijos perdirbimui. Viena prototipų kūrimo iteracija gali sutaupyti dešimt kartų daugiau nei didelio masto perdarymas.

Programinės aparatinės įrangos kūrimas: suteikia realią aparatinės įrangos platformą programinės įrangos inžinieriams rašyti ir išbandyti įterptąjį kodą. Programinės įrangos kūrimas be fizinės aparatinės įrangos yra tarsi derinimas vakuume – loginis teisingumas negarantuoja aparatinės įrangos suderinamumo.

Prototipo surinkimas yra esminis žingsnis, perkeliantis gaminį iš koncepcijos į realybę, o „Fanway“ elektroninės PCB spausdintinės plokštės prototipų surinkimo paslauga suteikia profesionalų palaikymą būtent šiam žingsniui.

Esminiai paleidimo failai

Išsamūs ir tikslūs failai yra sklandaus projekto pradžios pagrindas. Paprastai jums reikia šių pagrindinių failų:

1. Gerber failai, naudojami plikoms PCB gaminti, su visais vario sluoksniais, gręžimo duomenimis, litavimo kauke ir šilkografija. Neužbaigti formatai arba prastai pavadinti sluoksniai yra viena iš dažniausių gamybos vėlavimo priežasčių.

2. Medžiagų sąskaitoje (BOM) pateikiamas visų surinktinų komponentų sąrašas, įskaitant gamintojo dalies numerį (MPN), nuorodos žymenį, kiekį ir aprašymą. Neaiškūs aprašymai (pvz., „100 nF kondensatorius“) gali sukelti pirkimo klaidas arba uždelsti skirtingą įtampą, o dielektrinės medžiagos veikia labai skirtingai didelės spartos grandinėse.

3. Koordinačių faile (CPL / Pick & Place faile) pateikiamos tikslios kiekvieno komponento X/Y koordinatės, sukimosi kampai ir tvirtinimo pusė, vadovaujantis SMT išdėstymo mašina. Koordinačių klaidos tiesiogiai sukelia nesutapimo arba poliškumo klaidas.

4. Profesionalus patarimas, DFM peržiūra prieš užsakant gali atskleisti trinkelių dizaino problemas, komponentų atstumo problemas ir kitas su gamyba susijusias problemas, kol jos nesustabdo gamybos. „Fanway“ inžinierių komanda pateikia DFM peržiūrą kiekvienam elektroninės PCB spausdintinės plokštės prototipo surinkimo užsakymui prieš pradedant gamybą.

Visas prototipo surinkimo procesas

„Fanway“ prototipų surinkimo paslauga apima visą grandinę nuo medžiagos iki paruoštos plokštės:

Komponentų tiekimas:mūsų pirkimų komanda naudoja stabilią tiekimo grandinę, kad užtikrintų komponentus konkurencingomis kainomis net ir mažiems prototipų kiekiams. Nereikia klientams derinti kelių platintojų.

Inžinerinė apžvalga:Projekto inžinieriai išnagrinėja Gerber, BOM ir derina pagaminamumo failus prieš pradedant gamybą, užfiksuodami daugumą galimų problemų ankstyvame etape.

PCB prototipo surinkimas:palaiko kelių tipų plokštes, įskaitant daugiasluoksnes, aukšto dažnio, HDI, standžiąsias, standžiąsias ir lanksčias PCB. Įdėjimo galimybė apima 01005 itin mažus komponentus ir 0,2 mm žingsnio BGA, kurių didžiausias plokštės dydis yra 510 mm × 460 mm.

Testavimas ir patikra:Kiekviena plokštės prototipas yra griežtai tikrinamas, įskaitant rankinį QC, SPI litavimo pastos patikrinimą, AOI optinį patikrinimą, rentgeno patikrą, grandinės testavimą, funkcinį testavimą ir įdegimo testą. Kruopštus bandymas prototipo etape užtikrina sklandų perėjimą prie bandomųjų paleidimų ir masinės gamybos.

Taikymo sritys

„Fanway“ elektroninių PCB spausdintinių plokščių prototipų surinkimo paslauga plačiai naudojama šiose srityse:

IoT įrenginiai ir nešiojami įrenginiai

mažas formos koeficientas, didelis tankis ir mažas energijos suvartojimas reikalauja tikslaus išdėstymo ir greito kartojimo prototipų kūrimo metu.

Automobilių valdymo moduliai

transporto priemonės elektronika reikalauja didelio patikimumo ir atsparumo aplinkai; funkcinis patikrinimas ir patikimumo bandymas prototipo etape yra būtini.

Medicininės diagnostikos priemonės

medicinos prietaisai reikalauja griežto reguliavimo patvirtinimo; kruopštus patvirtinimas prototipo etape yra būtina sąlyga vėlesniam sertifikavimui.

Oro erdvės bandymų sistemos

didelio patikimumo reikalavimai reiškia, kad kiekvienas projekto pakeitimas turi būti fiziškai patikrintas; greito prototipų kūrimo galimybė tiesiogiai veikia projekto terminus.

Kodėl verta rinktis „Fanway“.

24 valandų pristatymas

Nors standartiniai greitojo apsisukimo ciklai yra 3–7 dienos, „Fanway“ suspaudžia PCB prototipo surinkimą iki 24 valandų. MTEP komandoms kiekvienas sutrumpintas iteracijos ciklas reiškia daugiau dizaino patvirtinimo etapų per tą patį laikotarpį.

Vieno langelio paslauga

Teikiame paslaugas nuo komponentų tiekimo, DFM peržiūros, PCB gamybos, SMT išdėstymo, per skylių litavimo iki galutinio testavimo – visa tai po vienu stogu. Klientai vengia papildomų išlaidų koordinuodami atskirus PCB tiekėjus, komponentų platintojus ir surinkimo namus.

Sertifikuotos kokybės sistemos

Mūsų įmonė turi ISO9001, ISO13485, IATF16949 ir ​​ISO14001 sertifikatus, o produktai atitinka UL, RoHS, SGS ir REACH standartus. Kokybės standartai prototipo etape atitinka gamybos apimtis, todėl išvengiama patvirtinimo nesėkmių, atsirandančių dėl procesų skirtumų.

Mažas užsakymo minimumas

Mes palaikome užsakymus nuo 1 vieneto, nereikalaujant minimalaus kiekio, pašalinant perteklines atsargų išlaidas MTEP etapo poreikiams.

Inžinerinė pagalba iš anksto

DFM analizė atliekama prieš patvirtinant užsakymą, anksti identifikuojant ir išsprendžiant dizaino problemas. Tai perkelia gamybos riziką į priekį, o ne reaguoja į problemas surinkimo metu.

Klausimai ir atsakymai

Kl .: Kiek laiko paprastai trunka PCB prototipo surinkimas?
A: „Fanway“ siūlo greitą prototipų kūrimą 24 valandas per parą. Įprastomis sąlygomis nuo failo patvirtinimo iki baigtos plokštės pristatymo galima baigti per 24 valandas, atsižvelgiant į plokštės sluoksnių skaičių, komponentų sudėtingumą ir MK pasirengimą.

K: Kokių failų reikia norint pradėti prototipo projektą?
A: Jums reikia Gerber failų (PCB gamybai), MK (su gamintojo dalių numeriais, nuorodų žymenimis ir kiekiais) ir koordinačių failo (SMT išdėstymui). Prieš pateikiant rekomenduojama atlikti DFM savitikrą arba galite leisti mūsų inžinierių komandai atlikti gamybingumo peržiūrą.

Kl .: Kokių tipų PCB palaikote prototipų surinkimui?
A: Mes palaikome daugiasluoksnes, aukšto dažnio, HDI, standžiąsias, standžiąsias ir lanksčias PCB.

Kl.: Ar „Fanway“ teikia prototipų komponentų pirkimo paslaugas?
A: Taip. Mūsų pirkimų komanda turi daug rinkos išteklių, kad galėtų įsigyti komponentų mažiems prototipų kiekiams konkurencingomis kainomis.

K: Kokie bandymai yra įtraukti į prototipo etapą?
A: Testavimas apima AOI optinį patikrinimą, rentgeno patikrinimą, grandinės bandymą, funkcinį testavimą ir įdegimo bandymą. Konkretus bandymo planas gali būti pritaikytas pagal projekto reikalavimus.

Reikia pradėti savo projekto prototipo surinkimą? Siųskite savo „Gerber“ failus, KS ir suderintus failus mūsų inžinierių komandai. DFM peržiūrą ir pasiūlymą pateiksime per 24 valandas.
