Aukšto dažnio PCBvaidina svarbų vaidmenį šiuolaikinėse elektroninėse sistemose, kuriose signalo vientisumas, maži nuostoliai ir stabilus veikimas yra nediskutuotini. Nuo 5G ryšio ir automobilių radarų iki kosminės erdvės, medicininio vaizdo gavimo ir pažangių radijo dažnių įrenginių – klientai dažnai susiduria su medžiagų pasirinkimu, signalo blogėjimu, varžos valdymu ir gamybos patikimumu. Šiame išsamiame vadove paaiškinama, kas yra aukšto dažnio PCB, kaip ji veikia, kodėl tai svarbu ir kaip pasirinkti tinkamą sprendimą reiklioms programoms. Remiantis realia Shenzhen Fanway Technology Co., Ltd. gamybos patirtimi, šiame straipsnyje pateikiamos praktinės įžvalgos, padedančios inžinieriams, pirkėjams ir sprendimus priimantiems asmenims sumažinti riziką, kontroliuoti išlaidas ir pasiekti ilgalaikio veikimo stabilumo.

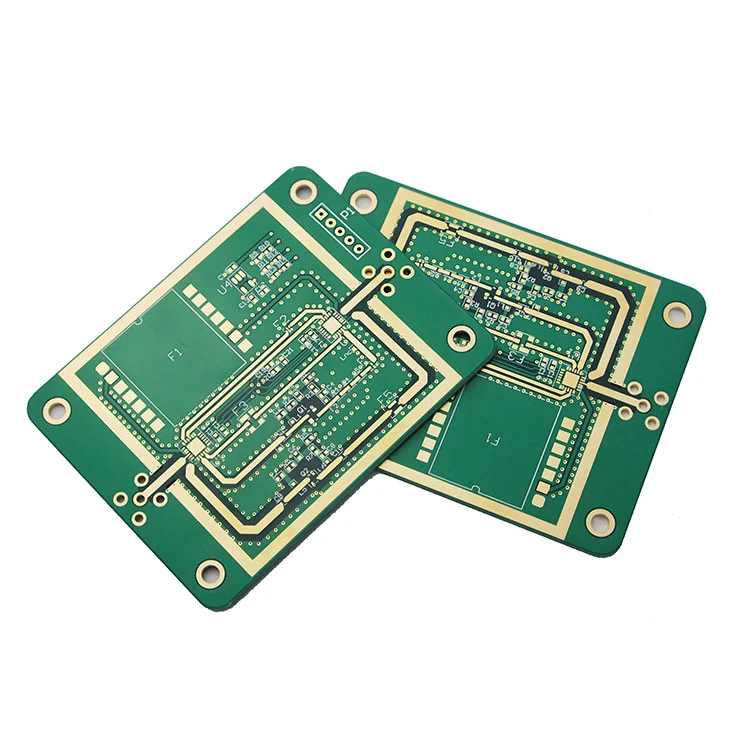

Aukšto dažnio PCB yra spausdintinė plokštė, specialiai sukurta perduoti signalus, paprastai viršijančius 1 GHz, su minimaliais nuostoliais, iškraipymais ar trukdžiais. Skirtingai nuo standartinių FR-4 plokščių, aukšto dažnio PCB projektavimui reikalingos specializuotos medžiagos, griežtesnė proceso kontrolė ir pažangios inžinerinės žinios.
Didėjant signalo greičiui ir įrenginiams kompaktiškėjant, įprasti PCB sprendimai dažnai neatitinka našumo lūkesčių. Čia aukšto dažnio PCB technologija tampa esminė. Shenzhen Fanway Technology Co., Ltd daug metų tobulino gamybos procesus, kad užtikrintų nuoseklų veikimą sudėtingoje aukšto dažnio aplinkoje.
Šiuolaikinės elektroninės sistemos labai priklauso nuo didelės spartos signalo perdavimo. Bet koks nestabilumas, varžos neatitikimas ar dielektrinis praradimas gali sukelti sistemos gedimą. Aukšto dažnio PCB sprendimai sprendžia šias problemas, siūlydami kontroliuojamas dielektrines savybes, stabilų šiluminį našumą ir puikų signalo vientisumą.
Įmonės, dirbančios su Shenzhen Fanway Technology Co., Ltd., dažnai praneša apie pagerėjusį gaminio patikimumą ir sumažėjusias perdirbimo išlaidas, kai perėjo prie specialiai sukurtų aukšto dažnio PCB sprendimų.
Daugelis klientų, įsigydami arba kurdami aukšto dažnio PCB gaminius, susiduria su pasikartojančiais iššūkiais. Šių skausmo taškų supratimas yra pirmasis žingsnis veiksmingų sprendimų link.
„Shenzhen Fanway Technology Co., Ltd“ sprendžia šias problemas griežtai parinkdama medžiagas, atlikdama vidaus bandymus ir glaudžiai bendradarbiaudama su klientais projektavimo etape.
Pagrindinis aukšto dažnio PCB principas yra signalo praradimo ir trukdžių sumažinimas. Tai pasiekiama naudojant optimizuotas dielektrines medžiagas, tikslią pėdsakų geometriją ir pažangias laminavimo technologijas.
Esant aukštiems dažniams, net ir nedideli konstrukcijos trūkumai gali sukelti atspindžius, perkalbėjimą arba per daug šilumos susidarymą. „Shenzhen Fanway Technology Co., Ltd.“ naudoja modeliavimu pagrįstą dizaino peržiūrą ir kontroliuojamus gamybos procesus, kad sumažintų šią riziką.
Medžiagos pasirinkimas yra vienas iš svarbiausių aukšto dažnio PCB dizaino aspektų. Kiekviena medžiaga turi skirtingas elektrines ir mechanines savybes.
Glaudžiai bendradarbiaudama su pirmaujančiais medžiagų tiekėjais, Shenzhen Fanway Technology Co., Ltd užtikrina pastovią kokybę ir nuspėjamą veikimą.
Aukšto dažnio PCB projektavimas reikalauja kruopštaus dėmesio detalėms. Pagrindiniai veiksniai yra pėdsakų plotis, tarpai, įžeminimo strategija ir sluoksnių sudėjimas.
„Shenzhen Fanway Technology Co., Ltd.“ palaikomos projektavimo komandos gauna naudos iš inžinerinių atsiliepimų, kurie sumažina brangius dizaino pakeitimus.
Aukšto dažnio PCB gamyba reikalauja tikslumo. Nedideli ėsdinimo, laminavimo slėgio ar gręžimo svyravimai gali labai paveikti veikimą.
„Shenzhen Fanway Technology Co., Ltd“ naudoja pažangias procesų valdymo sistemas, automatizuotą tikrinimą ir didelio tikslumo įrangą, kad išlaikytų griežtus leistinus nuokrypius gamybos metu.
Aukšto dažnio PCB veikimo įvertinimas apima ne tik pagrindinius elektrinius bandymus. Kai kurie parametrai tiesiogiai veikia sistemos patikimumą.
Kiekviena „Shenzhen Fanway Technology Co., Ltd“ pagaminta aukšto dažnio PCB yra kruopščiai tikrinama, siekiant užtikrinti atitiktį taikymo reikalavimams.
Aukšto dažnio PCB technologija plačiai naudojama keliuose aukštųjų technologijų sektoriuose.
Shenzhen Fanway Technology Co., Ltd pristatė aukšto dažnio PCB sprendimus klientams visose šiose pramonės šakose.
Tinkamo tiekėjo pasirinkimas yra toks pat svarbus kaip ir tinkamos medžiagos pasirinkimas. Patikimas partneris supranta ir projektavimo tikslą, ir gamybos apribojimus.
Daugelis klientų visame pasaulyje ir toliau dirba su Shenzhen Fanway Technology Co., Ltd dėl jos ilgalaikio patikimumo ir techninių žinių.
„Shenzhen Fanway Technology Co., Ltd“ sukūrė reputaciją tiekdama aukštos kokybės aukšto dažnio PCB sprendimus, pritaikytus sudėtingoms programoms. Turėdama pažangias gamybos priemones ir į klientą orientuotą požiūrį, įmonė remia projektus nuo prototipo iki masinės gamybos.
Sujungdama medžiagų mokslo žinias su praktine inžinerine patirtimi, Shenzhen Fanway Technology Co., Ltd padeda klientams sumažinti riziką ir paspartinti produktų kūrimą.
| Medžiagos tipas | Dielektrinė konstanta | Nuostolių faktorius | Tipinės programos |
|---|---|---|---|
| PTFE pagrindu | 2,1 – 2,6 | Labai žemas | Mikrobangų krosnelė, RF, aviacija |
| Angliavandenilių keramika | 3,0 – 3,5 | Žemas | 5G, automobilių radaras |
| Modifikuota epoksidinė derva | 3,6 – 4,2 | Vidutinis | Didelės spartos skaitmeninės sistemos |
K: Koks dažnių diapazonas apibrėžia aukšto dažnio PCB?
A: Aukšto dažnio PCB paprastai reiškia plokštes, veikiančias virš 1 GHz, nors reikalavimai skiriasi priklausomai nuo programos.
Kl .: Ar aukšto dažnio PCB galima maišyti su standartinėmis medžiagomis?
A: Taip, hibridiniai dėklai yra įprasti ir tinkamai suprojektuoti gali optimizuoti našumą ir kainą.
Kl .: Kodėl toks svarbus medžiagos nuoseklumas?
A: Nenuoseklios dielektrinės savybės gali sukelti signalo nestabilumą ir sistemos gedimą.
Klausimas: Kaip Shenzhen Fanway Technology Co., Ltd užtikrina kokybę?
A: Griežta proceso kontrolė, medžiagų patikrinimas ir išsamus bandymas kiekviename gamybos etape.
K: Ar aukšto dažnio PCB tinka masinei gamybai?
A: Taip, su tinkamu gamybos partneriu aukšto dažnio PCB galima patikimai gaminti dideliu mastu.
Aukšto dažnio PCB technologija nebėra neprivaloma pažangioms elektroninėms sistemoms. Tinkamo dizaino metodo, medžiagų ir gamybos partnerio pasirinkimas gali turėti didelės įtakos produkto sėkmei.
Shenzhen Fanway Technology Co., Ltdyra įsipareigojusi padėti klientams įveikti techninius iššūkius ir pasiekti stabilių, aukštos kokybės rezultatų. Jei planuojate naują projektą arba norite patobulinti esamus aukšto dažnio PCB sprendimus, nedvejodamisusisiekite su mumisšiandien aptarsime, kaip galime patenkinti jūsų poreikius.
