Šiandienos elektronikos pramonėje greitai auga aukštos kokybės ir patvarių spausdintų plokščių (PCB) paklausa.Sunkus vario PCBS, dar žinomas kaip storos vario PCB, tapo svarbiausiu sprendimu pramonės šakoms, kurioms reikalingas didelis srovės talpa, aukštesnis šiluminis valdymas ir padidėjęs patikimumas ekstremaliomis sąlygomis. Nuo automobilių energijos sistemų iki atsinaujinančios energijos įrangos, šios lentos vaidina svarbų vaidmenį šiuolaikinėje elektronikoje.

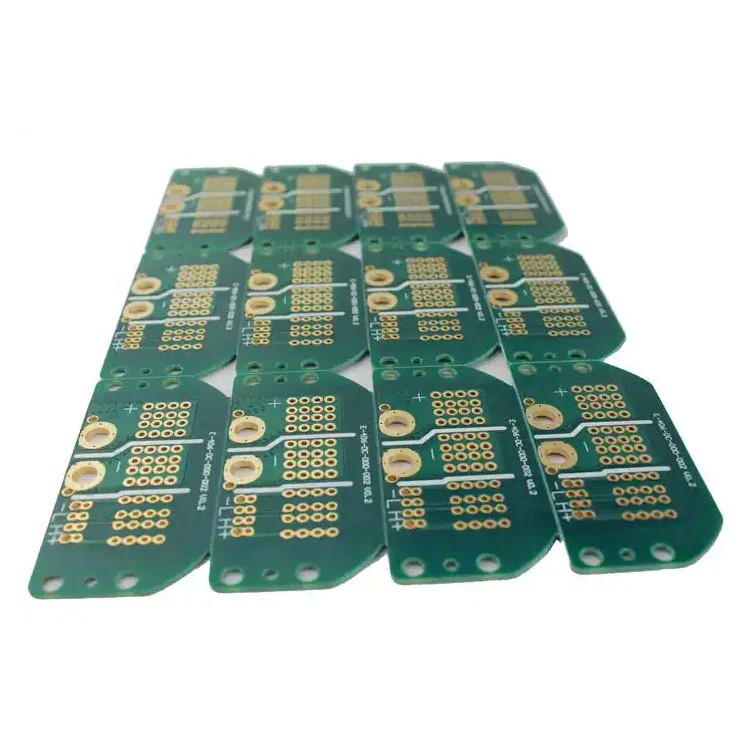

Sunkus vario PCB yra spausdintos grandinės plokštės rūšis, kurioje yra vario laidininkai, kurių storio nuo 3 uncijų/pėdų iki 20 uncijų/pėdų ar daugiau. Skirtingai nuo standartinių PCB, kuriuose paprastai naudojami 1 uncijos/ft² ar mažiau vario sluoksniai, sunkūs variniai PCB yra skirtas tvarkyti žymiai didesnes srovės apkrovas ir atlaikyti ekstremalų šiluminį įtempį.
Didelė srovė - storesni vario sluoksniai leidžia PCB valdyti aukštesnes sroves, neperkaitindami ir nepažeidžiant grandinės.
Patobulintas šiluminis valdymas - sunkūs variniai PCB efektyviau išsklaido šilumą, todėl jie yra idealūs pritaikymui, kai galios tankis yra didelis.
Patobulintas mechaninis stiprumas - storesnis vario danga padidina tvirtumą ir ilgaamžiškumą, leidžiančią plokštei atlaikyti atšiaurią veikimo aplinką.
Kompaktiškos dizaino galimybės-dizaineriai gali integruoti didelės ir mažos srovės grandines į tą pačią lentą, sumažindami bendrą dydį ir svorį.
Geresnis patikimumas-dėl mažesnės grandinės gedimo rizikos esant didelėms apkrovoms, šios plokštės yra tinkamos misijai svarbioms reikmėms.
Sunkūs variniai PCB yra ypač gyvybiškai svarbūs energetikos elektronikoje, automobilių sistemose, pramoninėje įrangoje, atsinaujinančios energijos sprendimuose ir kosmoso technologijose. Padidindami vario storią, inžinieriai gali užtikrinti efektyvų srovės srautą ir sumažinti su termiškai susijusių gedimų tikimybe, todėl šios plokštės yra būtinybės šiuolaikinei elektronikai.
Pasirinkus sunkų vario PCB, techninės specifikacijos vaidina pagrindinį vaidmenį nustatant jūsų programos našumą ir tinkamumą. Žemiau yra išsami lentelė, apibendrinanti tipines mūsų sunkiųjų vario PCB specifikacijas:
| Specifikacija | Detalės |
|---|---|
| Vario storis | 3 oz/ft² iki 20 oz/ft² (pritaikomas) |
| Sluoksnių skaičius | 1–32 sluoksniai |
| Pagrindinė medžiaga | FR4, Rogers, poliimidas, metalinė šerdis |
| Lentos storis | 0,8 mm iki 6,0 mm |
| Paviršiaus apdaila | Hasl, vienbalsiai, OSP, panardinantis sidabras, enepigas |
| Lydymo kaukė | Žalia, mėlyna, raudona, juoda, balta |
| Minimalus pėdsakų plotis | 3 mil |
| Minimalus tarpas | 3 mil |
| Šilumos laidumas | Aukštas, optimizuotas šilumos išsklaidymui |
| Darbinė temperatūra | -55 ° C iki +150 ° C. |
| Paraiškos | Galios elektronika, automobilių, aviacijos ir kosmoso, pramoninės mašinos, saulės keitikliai |
Pasirinkę tinkamas specifikacijas, inžinieriai gali optimizuoti PCB didelės srovės, aukštos temperatūros ar aukšto patikimumo aplinkoje. Pavyzdžiui, galios keitikliams ir elektromobilių valdikliams reikalingas lentas, kurių vario storis virš 8 uncijos, o pramoniniams automobilių vairuotojams gali prireikti dar didesnių pajėgumų.
Sunkių vario PCB gamybos procesas labai skiriasi nuo standartinių PCB dėl padidėjusio vario storio. Specializuoti metodai naudojami patvarumui ir tikslumui užtikrinti.
Procesas prasideda nuo aukštos kokybės laminatų, tokių kaip FR4 ar metalo šerdies substratai, pasirinkimas. Pasirinkta medžiaga turi atlaikyti didelį šilumą ir mechaninį stresą.
Standartiniuose PCB naudoja paprastus ėsdinimo procesus, tačiau sunkiems variniams PCB reikia diferencinio ėsdinimo, kad būtų užtikrintos tikslios laidininko formos, neperdengdami. Tai labai svarbu išlaikyti storų vario pėdsakų vientisumą.
Dengimo technologija naudojama vario storiui kaupiant tiek paviršiui, tiek VIA viduje. Per skylę dengimas padidina srovės srautą tarp sluoksnių ir apsaugo nuo perkaitimo.
Keli vario sluoksniai yra laminuoti esant aukštai temperatūrai ir slėgiui. Specializuotos dervos sistemos naudojamos siekiant užkirsti kelią delaminacijai ir palaikyti struktūrinį vientisumą.
Aukštos temperatūros litavimo kaukės yra naudojamos vario pėdsakams apsaugoti. Siekiant pagerinti litavimo ir korozijos atsparumą, pridedamos tokios paviršiaus apdaila, kaip ENIG ar HASL.
Kiekvienoje plokštėje atliekami elektros bandymai, šilumos dviračių testai ir patikimumo patikrinimai, kad būtų užtikrinta, jog ji atitinka griežtus pramonės standartus.
Šis labai kontroliuojamas procesas užtikrina, kad sunkūs variniai PCB užtikrintų išskirtinį našumą, ilgaamžiškumą ir saugumą, todėl jie yra tinkami misijai kritinėms reikmėms.
Sunkūs variniai PCB yra plačiai pritaikomi įvairiose pramonės šakose, kur labai svarbu didelė galia, ekstremali temperatūra ir patikimumas.
Naudojamos keitikliuose, lygintuvuose ir galios keitikliuose, šios plokštės tvarko aukštas sroves, nepakenkiant našumui.
Elektrinių transporto priemonių valdikliai, akumuliatorių valdymo sistemos ir LED priekiniai žibintai priklauso nuo sunkių varinių PCB, kad būtų šiluminis efektyvumas ir ilgalaikis patvarumas.
Sunkiųjų variklių, robotų sistemos ir gamyklos automatizavimo mašinos reikalauja PCB, kurie atlaiko pastovias aukštas sroves ir temperatūras.
Saulės keitikliai, vėjo turbinos ir energijos kaupimo sistemos priklauso nuo sunkių varinių PCB, kad būtų galima efektyviai valdyti svyruojančias apkrovas.
Misijos kritinėje aplinkoje patikimumas yra neginčijamas. Sunkūs variniai PCB užtikrina stabilų našumą esant ekstremalioms streso sąlygoms.
A: Standartiniame PCB paprastai naudojamas vario storis iki 1 uncijos/FT², o sunkus vario PCB svyruoja nuo 3 uncijų/pėdų iki 20 uncijų/pėdų ar daugiau. Storesnis varis leidžia sunkiems vario PCB nešti didesnes sroves, pagerinti šilumos išsisklaidymą ir valdyti ekstremalų mechaninį įtempį, todėl jie idealiai tinka naudoti didelės galios.
A: Vario storis priklauso nuo jūsų dabartinės apkrovos, darbinės temperatūros ir projektavimo apribojimų. Pavyzdžiui:
Programos, esančios žemiau 3a, gali naudoti 1 uncijos varis.
Taikymui nuo 3A - 10A paprastai reikia nuo 2 uncijų iki 4 uncijų vario.
Didelės galios sistemos, viršijančios 10A, dažnai reikalauja 8 uncijų arba storesnio vario.
Konsultacijos su patyrusiu PCB gamintoju užtikrina optimalų vario storią jūsų projekto poreikiams.
Eroje, kai elektronika turi būti galingesnė, patikimesnė ir efektyvesnė, sunkių varinių PCBS suteikia neprilygstamų pranašumų. Jie teikia aukštesnius dabartinius nešiojimo pajėgumus, išskirtinį šiluminį valdymą ir ilgalaikį ilgaamžiškumą įvairiose pramonės šakose, tokiose kaip automobilių, atsinaujinančios energijos, pramoninės automatikos ir kosmoso.
AtVentiliatorius, Mes specializuojamės aukštos kokybės sunkiųjų vario PCB, pritaikytų pagal tikslias jūsų projekto specifikacijas, gamyboje. Turėdami pažangias gamybos galimybes ir griežtą kokybės kontrolę, mes užtikriname optimalų jūsų didelės galios programų našumą.
Jei ieškote patikimo partnerioSusisiekite su mumis aptarti jūsų reikalavimus.
