Lanksčiosios spausdintos grandinės plokštės (FPC PCB) yra šios dienos greitai besikeičiančios elektronikos pramonės pagrindas. Kai prietaisai tampa mažesni, lengvesni ir galingesni,FPC PCBTechnologija tapo kritiniu sprendimu, kaip pasiekti kompaktiškus dizainus nepakenkiant našumui. Nardydami giliai į materialias specifikacijas, našumo parametrus ir pažangias gamybos technikas, mes pateiksime aiškų supratimą apie jų pranašumus ir padės jums priimti pagrįstus sprendimus dėl kito projekto.

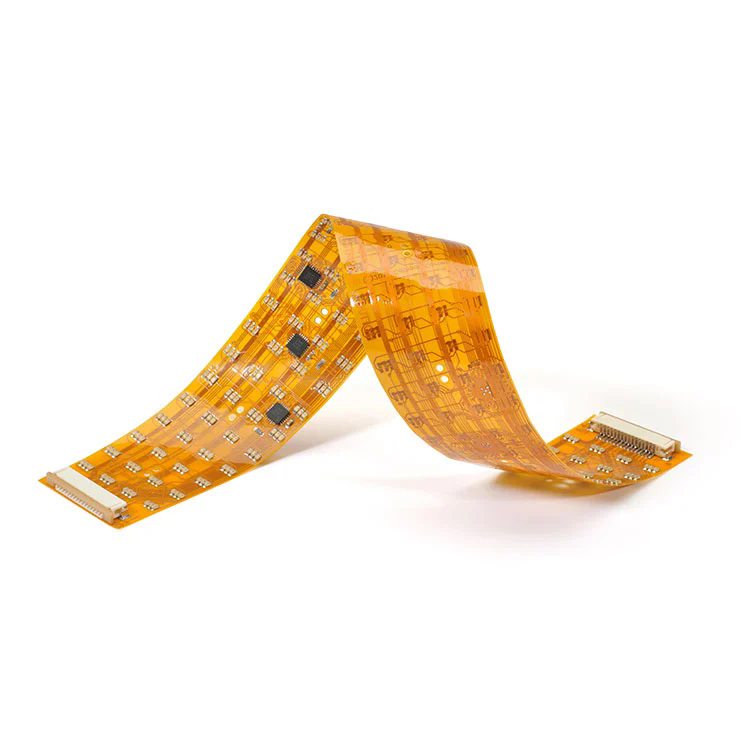

FPC PCB (lanksti spausdinta plokštė) yra labai pritaikomas elektroninis sujungimas, pagamintas iš plonų, lanksčių medžiagų. Skirtingai nuo tradicinių standžiųjų PCB, FPC gali sulenkti, sulankstyti ir susukti, leisdama gamintojams suprojektuoti mažesnius ir lengvesnius prietaisus, nepakenkiant elektros veikimui.
Paprastai struktūra apima:
Pagrindinė medžiaga: poliimido (PI) arba poliesterio (PET) plėvelė, skirta lankstumui.
Laidus sluoksnis: vario folija, kad būtų galima efektyviai perduoti srovę.
Klijuojamasis sluoksnis: užtikrina stiprų vario ir substrato ryšį.
Apsauginė perdanga: suteikia izoliaciją ir mechaninę apsaugą.
FPC PCB veikia kaip tradicinis PCB, tačiau siūlo mechaninį lankstumą. Integruotas į įrenginį, jis gali sujungti skirtingus elektroninius komponentus per dinamines ar uždaras erdves. Pavyzdžiui, išmaniuosiuose telefonuose FPC PCB jungia pagrindinę lentą prie ekrano per vyrių mechanizmus, išlaikydami stabilų signalo perdavimą.
„Fanway“ FPC PCB yra sukurtas atsižvelgiant į tikslumą ir patikimumą. Žemiau pateikiama pagrindinių specifikacijų apžvalga:
| Parametras | Specifikacija | Aprašymas |
|---|---|---|
| Pagrindinė medžiaga | Poliimidas / PET | Užtikrina patvarumą ir didelį lankstumą |
| Vario storis | 1oz / 2oz | Tvarko skirtingas dabartines galimybes |
| Sluoksnių skaičius | 1–6 sluoksniai | Palaiko paprastus ar sudėtingus grandinės dizainus |
| Paviršiaus apdaila | „Enig“ / „OSP“ / „Hasl“ | Apsaugo vario ir pagerina litavimo vietą |
| Min. Pėdsakų plotis | 0,05 mm | Įgalinamas didelio tankio grandinės maršrutas |
| Min. Skylės dydis | 0,1 mm | Tinka mikro-VIA programoms |
| Veikimo temp. | -40 ° C iki +150 ° C. | Patikimai veikia ekstremaliose aplinkose |
| Sulenavimo spindulys | Tik 1 mm | Puikiai tinka dinamiškiems lenkimo scenarijams |
| Impedance Control | ± 10% tolerancija | Užtikrina stabilų signalo vientisumą |
Šie parametrai daro FPC PCB idealius pramonės šakoms, reikalaujančioms miniatiūrizacijos, lankstumo ir ilgaamžiškumo.
Unikali FPC PCB pranašumai lėmė plačiai pritaikyti įvairiuose sektoriuose:
Išmanieji telefonai ir planšetiniai kompiuteriai: kompaktiški sujungimai tarp ekranų, baterijų ir procesorių.
Nešiojami įrenginiai: ypač ploni FPC yra vientisa integracija laikrodžiams, kūno rengybos stebėjimo įrenginiams ir VR ausinėms.
Nešiojamieji kompiuteriai ir žaidimų pultai: didelio tankio lanksčiosios grandinės pagerina signalo patikimumą sandariuose gaubtuose.
„ADAS & InfoTainment“: lankstūs PCB užtikrina stabilias jungtis ribotose prietaisų skydelio erdvėse.
LED apšvietimo sistemos: Patobulintas šilumos pasipriešinimas palaiko didelio našumo automobilių apšvietimą.
Baterijų valdymas: FPC PCB atlaiko vibraciją ir temperatūros svyravimus EV.
Diagnostiniai vaizdavimo įtaisai: lankstūs dizainai palaiko kompaktiškus medicininius skaitytuvus.
Nešiojami sveikatos monitoriai: Lengvos ir biologiškai suderinamos grandinės įgalina pacientams draugiškus dizainus.
Chirurginės priemonės: aukšto patikimumo FPCS galios tikslumo instrumentai atliekant minimaliai invazines operacijas.
Robotika ir automatizavimas: „Dynamic“ lenkimo galimybės leidžia integruoti į robotų ginklus.
Aviacijos ir kosmoso instrumentai: Pasipriešinimas ekstremaliai temperatūrai užtikrina ilgalaikį patikimumą.
5G ir IOT sprendimai: Didelės spartos signalo perdavimas palaiko naujos kartos tinklus.
„FPC PCB“ teikia keletą privalumų, dėl kurių jie yra būtini pažangioje elektronikoje:
Pakeisdami didelių gabaritų laidus, FPC žymiai sumažina bendrą prietaiso dydį ir svorį.
Jie sulenkiami, sulankstomi ir susukami neprarandant našumo, įgalindami kompaktiškus išdėstymus sudėtinguose mazguose.
Turėdamas mažiau sujungtų taškų ir litavimo jungčių, FPCS sumažina gedimo riziką ir pagerina ilgaamžiškumą.
Skirta atlaikyti ekstremalias aplinkos sąlygas, jie idealiai tinka automobilių, kosmoso ir pramoninėms reikmėms.
Kontroliuojama varža užtikrina efektyvų, stabilų ir patikimą aukšto dažnio signalo našumą.
Aukštos kokybės FPC PCBS gamyba apima pažangiausias technologijas:
Gręžimas lazeriu: pasiekia ypač smulkių mikrok-viasų didelio tankio tarpusavio jungtis.
Automatinis optinis patikrinimas (AOI): užtikrina gamybą be defektų ir pastovią kokybę.
Elektroplinimo procesai: padidina vario sukibimą ir ilgaamžiškumą.
„Coverlay“ ir „Overlay“ taikymas: suteikia papildomą apsaugą nuo mechaninio įtempio.
Impedance Control testavimas: garantuoja stabilų greitųjų grandinių signalo veikimą.
A: Pagrindinis skirtumas yra lankstumas. Tvirti PCB yra fiksuoti ir naudojami statiniuose mazguose, o FPC PCB gali sulenkti, sulankstyti ir susukti be žalos, todėl jie yra tinkami dinaminei ar kompaktiškoje aplinkoje, tokioje kaip išmanieji telefonai, nešiojamieji ir automobilių prietaisų skydeliai.
A: Aukštos kokybės FPC PCB, tokios kaip „Fanway“ gaminami tie, kuriuos gamina „Fanway“, yra sukurti taip, kad atlaikytų ekstremalias sąlygas. Esant darbinės temperatūros svyrui nuo –40 ° C iki +150 ° C ir padidėjusį atsparumą vibracijai, jie gali patikimai atlikti daugiau nei 10 metų reikalaudami tokių pritaikymų kaip automobilių elektronika ir kosmoso prietaisai.
Su dešimtmečių patirtimi lanksčios grandinės gamybos srityje,VentiliatoriusTeikia aukšto tikslumo, patikimus ir pritaikomus FPC PCB sprendimus. Mūsų pažangios gamybos įrenginiai, griežta kokybės kontrolė ir novatoriška inžinerija leidžia mums pristatyti produktus, kurie patenkina besikeičiančius pramonės šakų poreikius visame pasaulyje.
Nesvarbu, ar jums reikia vieno sluoksnio prototipo, ar daugiasluoksnio lanksčio sprendimo aukšto dažnio programoms, „Fanway“ užtikrina, kad kiekviena grandinės plokštė būtų optimizuota našumui, patikimumui ir ekonominiam efektyvumui.
Jei norite integruoti FPC PCB sprendimus į savo produktus,Susisiekite su mumisŠiandien aptarti jūsų projekto reikalavimus. Mūsų inžinerijos komanda yra pasirengusi padėti jums pasiekti naujos kartos dizainą naudojant pažangiausias technologijas.
