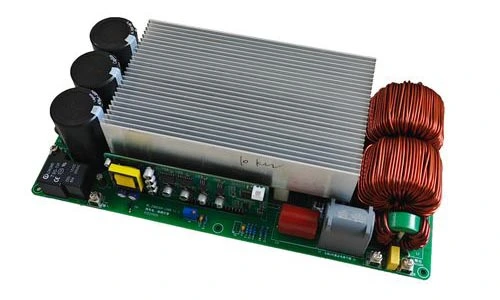

OEM Charging Pile PCBA pagrindinė plokštė

OEM Charging Pile PCBA pagrindinės plokštės gamybos procesas

Substratams naudojamos FR-4 arba aukšto dažnio medžiagos (pvz., Rogers 4350B).

Siekiant užtikrinti kontaktų patikimumą, naudojamas paauksavimas arba OSP paviršiaus apdorojimas.

Pagrindiniai komponentai, tokie kaip DC-DC moduliai, yra 100 % senėjimo testuojami.

„Charging Pile PCBA“ pagrindinė plokštė pagal įkrovimo režimą skirstoma į du tipus:

AC įkrovimo poliai ir nuolatinės srovės įkrovimo poliai.

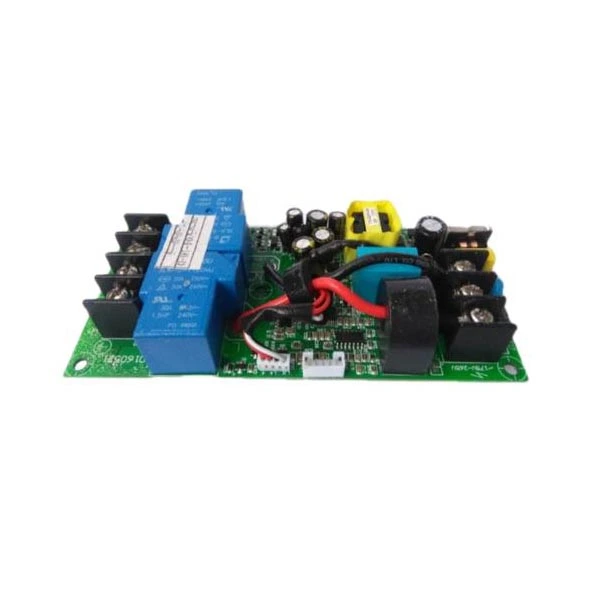

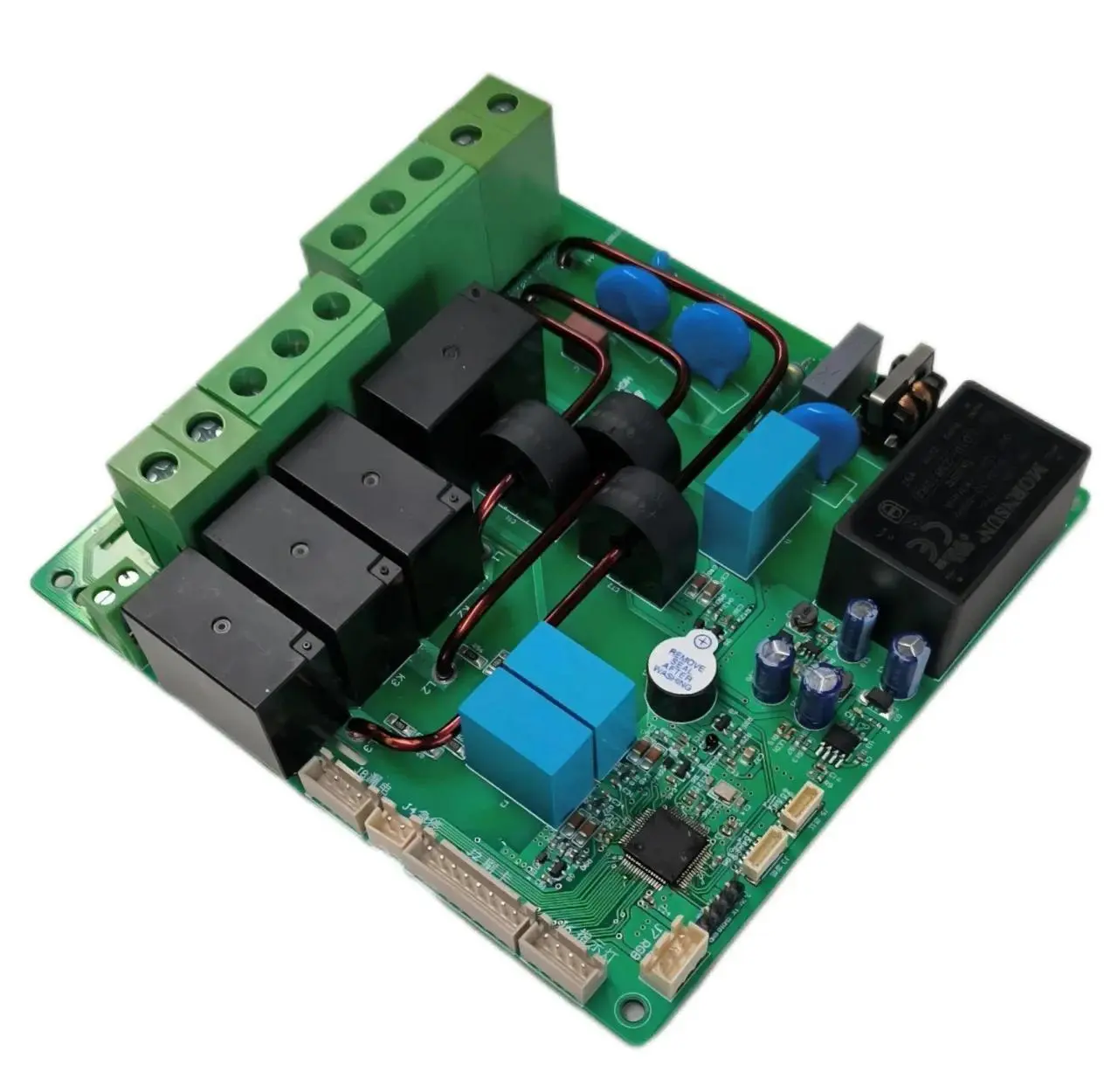

Kintamosios srovės įkrovimo polių grandinės plokštė:Ši plokštė tinklo kintamosios srovės maitinimą paverčia nuolatine srove per transporto priemonės įmontuotą įkroviklį (OBC). Jo pagrindinės funkcijos apima:

CP terminalo valdymas:Bendrauja su transporto priemonės BMS naudodamas PWM signalus, kad stebėtų įkrovimo būseną (pvz., pistoleto įkišimas, paruošimas įkrovimui, įkrovimo pradžia). Darbinė įtampa yra 12V/9V/6V, 1kHz dažniu.

CC terminalo aptikimas:Patvirtina įkrovimo pistoleto jungties būseną keičiant varžą ir nustato išėjimo srovės galingumą (pvz., 1,5 kΩ varža atitinka 8 A srovę).

Tipiniai parametrai:Įvestis 220V kintamoji srovė, išėjimo galia 7kW/11kW, apsaugos klasė IP54.

Nuolatinės srovės įkrovimo polių grandinės plokštė:Ši plokštė tiesiogiai išveda aukštos įtampos nuolatinę srovę. Jo pagrindiniai moduliai apima:

AC/DC taisymas ir PFC modulis:Konvertuoja trifazę 380 V kintamąją srovę į aukštos įtampos nuolatinę srovę (750–850 V), naudodama aktyviosios galios koeficiento korekcijos (PFC) technologiją, o efektyvumas viršija 97%.

DC/DC konvertavimo modulis:Reguliuoja įtampą iki reikiamo akumuliatoriaus diapazono (pvz., 200–920 V) per LLC rezonansinę topologiją ir palaiko dinaminį srovės valdymą (iki kelių šimtų amperų).

Tipiniai parametrai:Įvestis 380V kintamoji srovė, išėjimo galia 30-120kW, integruotas STM32F207ZET pagrindinis valdymo lustas, palaiko CAN/RS-485 ryšį.
