Šiandienos skaitmeninėje eroje beveik kiekvienas modernus įrenginys - nuo išmaniųjų telefonų ir medicininės įrangos iki automobilių valdymo sistemų - pasitiki spausdintos plokštės (PCB). Nors vieno sluoksnio ir dvigubo sluoksnio PCB buvo plačiai naudojami dešimtmečius, galingesnių ir kompaktiškesnių prietaisų paklausa padarėDaugiasluoksnis PCBPramonės standartas aukštos kokybės elektronikoje.

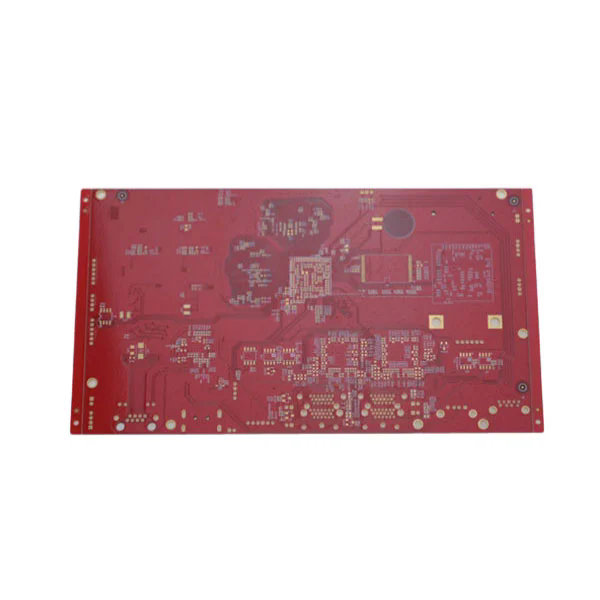

Daugiasluoksnį PCB susideda iš trijų ar daugiau laidžių vario sluoksnių, sukrautų kartu, atskirti izoliacine medžiaga, vadinama dielektriku. Skirtingai nuo vienos ar dvipusės plokštės, daugiasluoksniai PCB leidžia dizaineriams pasiekti sudėtingą maršrutą, didesnį funkcionalumą ir pagerintą patikimumą. Ši architektūra ne tik optimizuoja signalo srautą, bet ir žymiai sumažina elektromagnetinius trukdžius, o tai kelia didžiausią greičio grandinių susirūpinimą.
Daugiasluoksnių PCB pranašumai peržengia jų struktūrinį sudėtingumą. Jie leidžia gamintojams kurti mažesnius, lengvesnius ir patvaresnius įrenginius, neprarandant perdirbimo galios ar efektyvumo. Nesvarbu, ar tai yra kosmoso, telekomunikacijų ar medicinos technologijos, daugiasluoksnių PCB universalumas pavertė juos kertiniu inovacijų akmeniu.
Pagrindiniame lygmenyje daugiasluoksniai PCB išsprendžia ribotos erdvės ir našumo kliūčių problemą. Sukrovdami kelis vario sluoksnius, dizaineriai įgyja galimybę protingiau nukreipti signalus ir išvengti grūsčių problemų, atsirandančių su tradicinėmis dviejų sluoksnių lentomis. Tai yra viena iš pagrindinių priežasčių, kodėl daugiasluoksniai PCB dominuoja pramonės šakose, kur būtina ir miniatiūrizacija, ir našumas.
Daugiasluoksnio PCB darbo principas yra jos sluoksniuotas dizainas. Kiekvienas laidus sluoksnis yra išgraviruotas grandinės modeliais, o „VIA“ (per skylutes, akluosius vias ar palaidotus VIA) sujunkite šiuos sluoksnius, kad būtų galima sklandžiai elektros ryšį. Dielektriniai sluoksniai izoliuoja vario sluoksnius, užtikrindami, kad elektriniai signalai keliauja su minimaliais trukdžiais ir maksimaliu efektyvumu.
Norėdami geriau iliustruoti tipinių daugiasluoksnių PCB profesinius parametrus, apsvarstykite šią lentelę:
| Parametras | Specifikacijos diapazonas |
|---|---|
| Sluoksnių skaičius | 4–40 ir daugiau sluoksnių |
| Pagrindinė medžiaga | FR4, Aukštas TG FR4, Rogers, poliimidas |
| Vario storis | 0,5 uncijos iki 3 uncijų vienam sluoksniui |
| Lentos storis | 0,4 mm iki 5,0 mm |
| Min. Skylės dydis | 0,1 mm |
| Paviršiaus apdaila | Hasl, Enig, OSP, panardinamas sidabras |
| Impedance Control | ± 10% tolerancija |
| Darbinė temperatūra | -40 ° C iki +150 ° C. |
| Lydymo kaukės spalva | Žalia, juoda, balta, mėlyna, raudona |
Šie parametrai atspindi ne tik inžinerines galimybes, bet ir pritaikymo galimybes, kurias gali pateikti gamintojai. Pavyzdžiui, pasirinkus aukštą TG FR4 ar „Rogers“ medžiagas, užtikrinamas atsparumas šilumai ir stabilumui reikalaujančioje aplinkoje, tokioje kaip automobilių radaro sistemos ar aviacijos avionika. Vario storis yra labai svarbus norint valdyti esamas apkrovas, o varžos valdymas tiesiogiai veikia aukšto dažnio signalo perdavimą.
Daugiasluoksnio PCB projektavimo procesas apima kelis veiksmus: schemos kūrimo, sluoksnių sudėjimo planavimo, maršruto ir modeliavimo testavimas. Inžinieriai turi atsargiai subalansuoti elektrinius, šiluminius ir mechaninius reikalavimus. Prastas planavimas gali sukelti skersinį, perkaitimo ar signalo praradimą, todėl daugiasluoksnis PCB dizainas laikomas ir mokslu, ir menu.
Be to, PCB gamybos technologijos pažanga, pavyzdžiui, lazeriu gręžtos mikrovijos, HDI (didelio tankio sujungimo) metodai ir įterpti komponentai-, daugiasluoksnes lentas pastūmėjo į naujas našumo aukštis. Šios savybės leidžia šiuolaikiniams PCB palaikyti 5G, IoT, dirbtinio intelekto įrenginius ir naujos kartos medicininės diagnostikos įrangą.
Priežastis, kodėl pramonės šakos vis labiau renkasi daugiasluoksnius PCB, yra aiški: jos teikia puikų našumą ir patikimumą, palyginti su vieno sluoksnio ar dvigubo sluoksnio alternatyvomis. Čia yra keletas svarbiausių privalumų, paaiškinančių jų plačią priėmimą:
Aukštas signalo vientisumas: Esant kontroliuojamai varža ir kelioms žemės plokštumoms, daugiasluoksniai PCB sumažina signalo iškraipymą. Tai labai svarbu spartos programoms, tokioms kaip duomenų serveriai ir 5G bazinės stotys.
Kompaktiškas dizainas: Sukrovimo sluoksniai vertikaliai sumažina didesnių lentos paviršių poreikį, leidžiantį gamintojams padaryti produktus mažesnius ir lengvesnius, neprarandant energijos.
Patobulintas patvarumas: Daugiasluoksniai PCB yra pastatytos su aukštos kokybės medžiagomis, kurios atlaiko aplinkos stresą, įskaitant temperatūros svyravimus, vibraciją ir mechaninį smūgį.
Sumažintas elektromagnetinis trukdymas (EMI): Naudojant antžemines plokštumas ir strateginis maršrutas padeda apsaugoti jautrias grandines nuo triukšmo, užtikrinant nuoseklų našumą.
Universalumas: Nuo vartotojų prietaisų iki palydovų, daugiasluoksniai PCB yra pritaikomi įvairioms pramonės šakoms ir programoms.
Pavyzdžiui, automobilių pramonėje daugiasluoksnis „PCBS Power Power Advanced Driver-Assistance Systems“ (ADAS), informacinės informacinės informacinės ir akumuliatorių valdymo sistemos elektrinėse transporto priemonėse. Medicinos įrangoje jie yra būtini MRT skaitytuvams, širdies stimuliatoriams ir vaizdo gavimo sistemoms, kur patikimumas gali reikšti gyvybę ar mirtį. Telekomunikacijų sektoriuje daugiasluoksniai PCB įgalina aukšto dažnio duomenų perdavimą kompaktiniuose įrenginiuose, kuriems reikalingas stabilus ryšys.
Daugiasluoksnių PCB gebėjimas subalansuoti dydžio mažinimą, našumo gerinimą ir patikimumą daro juos neginčijamu pasirinkimu šiuolaikinėje elektronikos ekosistemoje.
1 klausimas: koks yra pagrindinis skirtumas tarp daugiasluoksnio PCB ir dvigubo sluoksnio PCB?
Dvigubo sluoksnio PCB turi tik du laidus sluoksnius, ribojančius grandinės maršruto parinkimo sudėtingumą. Tačiau daugiasluoksnis PCB sukrauna tris ar daugiau laidžių sluoksnių, įgalinančių kompaktiškesnius dizainus, geresnį signalo vientisumą ir didesnį našumą. Dėl to daugiasluoksniai PCB yra tinkamiausias greičio, didelio tankio ir didelio patikimumo programų pasirinkimas.
2 klausimas: Kiek laiko daugiasluoksnis PCB paprastai trunka reikalaujančiose programose?
Daugiasluoksnio PCB gyvenimo trukmė priklauso nuo medžiagų pasirinkimo, veikimo aplinkos ir gamybos kokybės. Su dideliu TG FR4 arba specializuotos medžiagos, tokios kaip poliimidas, daugiasluoksnis PCB gali trukti 10–20 metų ar daugiau pramoninės ar kosmoso. Tinkamas šiluminis valdymas ir paviršiaus apdaila dar labiau padidina patvarumą.
Augant pažangių elektronikos poreikiams, įmonėms reikalingi PCB partneriai, kurie gali pristatyti ne tik produktus, bet ir ilgalaikį patikimumą.Ventiliatoriusįsitvirtino kaip patikimas daugiasluoksnių PCB gamintojas, derindamas moderniausius gamybos procesus su griežta kokybės kontrole. Nuo mažų partijų prototipų iki plataus masto gamybos, „Fanway“ užtikrina, kad kiekviena lenta atitiktų tarptautinius našumo ir saugos standartus.
Jei ieškote patvarios, aukštos kokybės daugiasluoksnių PCB, pritaikytų jūsų konkrečiai programai, dabar pats laikas susisiekti su mūsų komanda.Susisiekite su mumisŠiandien sužinokite, kaip „Fanway“ gali palaikyti kitas jūsų naujoves naudodamiesi pasaulinio lygio PCB sprendimais.
-
