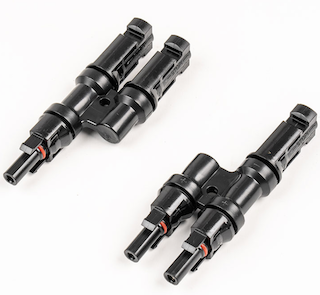

2–1 saulės baterijų skydelio T šakos jungties lygiagretusis adapteris

Šis kokybiškas „Dsola“ 2–1 saulės kolektoriaus T šakos jungties lygiagretusis adapteris yra tiksliai sukurtas įrankis, skirtas optimizuoti nuolatinės srovės energijos paskirstymą. Ši 2–1 saulės kolektoriaus T šakos jungtis sukurta aukštos įtampos stabilumui, leidžianti montuotojams be vargo susieti du atskirus modulius ar eilutes. Sutelkdami dėmesį į kompaktišką dizainą be įrankių, užtikriname, kad jūsų sistemos išplėtimas arba pradinė sąranka išliktų saugūs ir atsparūs oro sąlygoms, atitinkantys griežtus šiuolaikinių fotovoltinių įrenginių reikalavimus.

Produkto charakteristikos

● Greitas ryšys be įrankių
Integruotas užrakto mechanizmas leidžia greitai surinkti spustelėjus ir užrakinti. Ši 2–1 MC4 T šakos jungtis, skirta saulės kolektorių masyvams, pašalina specializuotų įrankių poreikį, palengvina greitą montavimą vietoje ir lengvą priežiūros reguliavimą.

● Atspari oro sąlygoms atspari apsauga
Sukurtos IP67 atsparumo vandeniui, jungtys naudoja aukštos kokybės sandarinimo žiedus, kad apsaugotų nuo drėgmės ir dulkių. Tai užtikrina pastovų veikimą ekstremaliomis lauko sąlygomis, įskaitant smarkų lietų, sniegą ir didelės drėgmės aplinką.

● Minimalus energijos praradimas
Vidiniai kontaktai pagaminti iš didelio laidumo alavuoto vario, užtikrinančio mažo atsparumo ryšį. Tai maksimaliai padidina srovės perdavimą iš jūsų modulių į keitiklį, išvengiant šilumos kaupimosi ir energijos švaistymo grandinėje.

● Tvirtas šiluminis atsparumas
Pagamintas iš sustiprintos PPO medžiagos, 2–1 saulės kolektoriaus T šakos jungties lygiagretusis adapteris išlaiko struktūrinį vientisumą plačiame temperatūrų diapazone. Jis yra labai atsparus UV spinduliuotei ir senėjimui, todėl užtikrina jūsų saulės baterijų ilgaamžiškumą atitinkantį tarnavimo laiką.

● Vietą taupantis kompaktiškas dizainas
Plonas T formos atšakos profilis idealiai tinka naudoti ankštose erdvėse, pavyzdžiui, jungiamosiose dėžėse ar perpildytuose stogo montavimo bėgiuose. Tai leidžia organizuoti kabelių valdymą, nepridedant nereikalingo masinio sistemos išdėstymo.

Taikymas

Didelio masto masyvo optimizavimas
Naudojamas modulių poroms grupuoti ant žemės įrengtose saulės energijos fermose, kad būtų supaprastintas pagrindinis tiekimas į keitiklius ir pagerintas bendras energijos surinkimo efektyvumas.

PV styginių kombinatorių sistemos
Būtinas norint sujungti kelias eilutes kombainų dėžėse, leidžiančias kelioms nuosekliai sujungtoms skydų grupėms tiekti į vieną nuolatinės srovės paskirstymo liniją.

Sistemos plėtiniai ir atnaujinimai
Idealus sprendimas išplėsti esamus masyvus. Tai leidžia pridėti naujų plokščių nereikalaujant visiško esamos laidų infrastruktūros kapitalinio remonto.

Nešiojami ir avariniai nustatymai
Suteikia patikimą, greitai įdiegiamą ryšio būdą laikiniems saulės energijos įrenginiams atokiose vietovėse arba avarijų atveju, kai laikas yra labai svarbus.

Kodėl verta naudoti „T-Branch“ jungtį?

Pagrindinė priežastis, kodėl verta naudoti 2–1 saulės baterijų skydelio T šakos jungties lygiagretųjį adapterį, yra padidinti bendrą saulės kolektorių masyvo srovę išlaikant pastovią įtampą. Lygiagrečiai sujungę plokštes, galite patenkinti specifinių akumuliatoriaus valdiklių ar keitiklių didelės srovės įkrovimo reikalavimus. Be to, T formos jungtys drastiškai sumažina reikalingų prailginimo kabelių ir atskirų jungčių skaičių, o tai sumažina galimus gedimo taškus ir sumažina bendrą sistemos balanso (BOS) kainą.

DUK

Kl .: Ar galiu juos naudoti skirtingų dydžių saulės kolektoriams prijungti?
A: Labai rekomenduojama šias jungtis naudoti tik plokštėms, kurių įtampa yra identiška. Lygiagrečiai prijungus plokštes su nesuderinamomis įtampomis, maitinimas gali būti grąžintas į žemesnės įtampos modulį, o tai gali sukelti energijos praradimą ir galimą žalą.

K: Ar jie suderinami su standartinėmis 1000 V ir 1500 V sistemomis?
A: Taip, mūsų T šakos adapteriai yra sukurti taip, kad veiktų saugiai šiuolaikinėje aukštos įtampos nuolatinės srovės aplinkoje, užtikrinant tvirtą izoliaciją, reikalingą tiek gyvenamosioms, tiek komunalinėms įtampoms.

K: Ar man reikia specialaus įrankio, kad juos atjungčiau?
A: Nors jie saugiai užsifiksuoja ranka, kad būtų išvengta netyčinio atsijungimo, rekomenduojame naudoti standartinį saulės veržliarakčio įrankį, kad nuspaustų fiksavimo ąselės saugiai ir lengvai atlaisvintumėte priežiūros metu.

Produkto parametrai

SOLAR T BANCH JUNGTIES SISTEMA
Techniniai duomenys
Jungčių sistema				MC4 PRIJUNGIMAS		Izoliacinė medžiaga		PPO
Nominali srovė				Sertifikuota 50A		Užrakinimo sistemos kištukinės jungtys		Papildymas (nur / tik MC4)
Nominali įtampa				1500 V DC (IEC) 600 V DC (UL)		Liepsnos klasė		UL94-HB / UL94-V0
Aplinkos temperatūros diapazonas				-40°C...+90°C (IEC) -40°C...+40°C (UL)		Saugos klasė		II
Apsaugos laipsnis, suporuotas				IP67		Kontaktų sistema		MC Multilam
Kištukinių jungčių kontaktinė varža				0,5 mΩ		Nutraukimo tipas Crimpen		Suspaudimas
Kontaktinė medžiaga				Varis, skarduotas		Kabelio dydis		2,5 mm2, 4 mm2, 6 mm2
Įterpimo jėga / Su tempimo jėga				<50N/>50N		Garantija		25 metai
