Šiandien sparčiai besileidžiančioje elektronikos pramonėje prietaisų, galinčių sutvarkyti didesnes galios apkrovas, atlaiko ekstremalias eksploatavimo sąlygas ir išlaikyti patikimumą per ilgą gyvenimo trukmę, niekada nebuvo didesnė. Šio iššūkio centre yra spausdintos grandinės plokštė (PCB) - pagrindas, ant kurio pastatyta kiekviena elektroninė sistema. Nors standartiniai PCB yra plačiai naudojami,Sunkūs variniai PCBįgijo reikalų dėl programų, kai kritinė yra dabartinė nešiojimo pajėgumas, šiluminis valdymas ir ilgaamžiškumas.

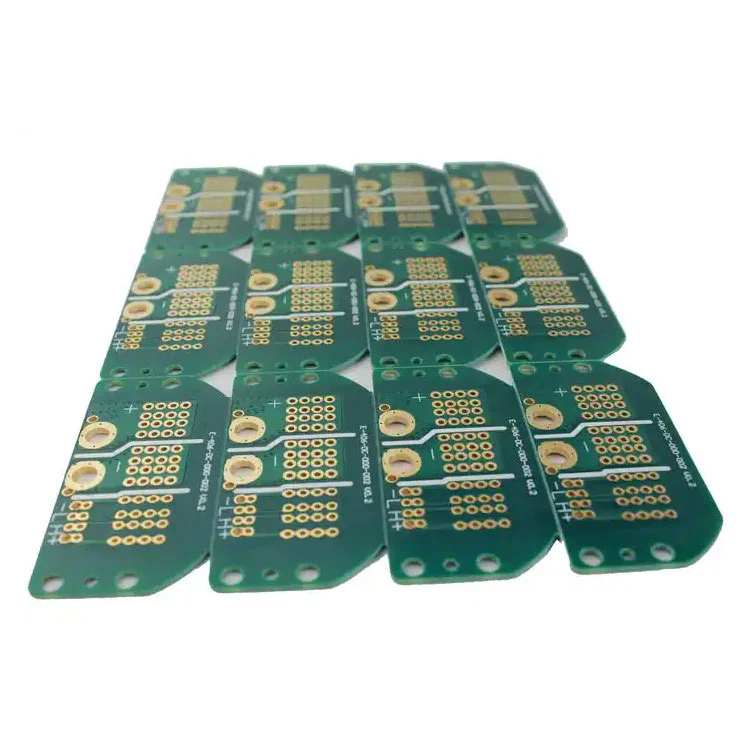

Sunkus vario PCB yra apibrėžiamas kaip grandinės plokštė su vario laidininkais, kurie yra žymiai storesni nei tie, kurie randami standartiniuose PCB. Nors reguliarūs PCB paprastai pasižymi vario storiu nuo 1 uncijos/ft² (35 μm) ir 3 oz/ft² (105 µM), sunkūs vario PCB prasideda nuo 3 uncijų/pėdų ir gali pasiekti 20 uncijų/pėdų ar net aukštesnį, atsižvelgiant į gamybos procesą ir taikymo reikalavimus.
Stori vario sluoksnių naudojimas leidžia šioms lentoms nešti didesnes sroves, neperkaistus, efektyviau išsklaidyti šilumą ir ištverti atšiaurias aplinkos sąlygas, tokias kaip ekstremalios temperatūros, vibracijos ir mechaninio įtempio. Kai pramonės šakos pereina prie elektrifikavimo, atsinaujinančios energijos, elektrinių transporto priemonių ir pramoninės automatikos, sunkūs vario PCB vaidina pagrindinį vaidmenį užtikrinant našumą ir saugumą.
Pagrindinės pramonės šakos, kuriose būtina sunkūs variniai PCB, yra::
Maitinimo elektronika: keitikliai, galios keitikliai ir variklio valdymo sistemos.
Automobiliai: elektromobilių akumuliatorių valdymo ir įkrovimo sistemos.
Atsinaujinanti energija: saulės energijos sistemos ir vėjo turbinų valdikliai.
Karinė ir kosmoso vieta: gynybos elektronika ir avionika.
Pramoninė įranga: didelės srovės perjungimo įtaisai ir sunkiosios mašinos.
Priežastis, kodėl sunkūs variniai PCBS yra paprasti: be jų didelės galios sistemos sugenda per anksti, perkaitimo ar kenčia nuo nepatikimų jungčių, kurios galėtų pakenkti saugumui ir funkcionalumui.
Sunkių vario PCB stiprumas yra jų unikalių dizaino savybių, kurios suteikia geresnį našumą, viršijantį tai, ką gali pasiekti standartiniai PCB.
Storesni vario pėdsakai leidžia žymiai didesnei srovei tekėti be per didelio šilumos susidarymo. Tai daro juos idealiais didelės srovės programomis, tokiomis kaip energijos paskirstymo sistemos, akumuliatoriaus įkrovimo grandinės ir galios keitikliai.
Elektroninėse sistemose perkaitimas yra viena iš pagrindinių komponentų gedimo priežasčių. Sunkūs variniai PCB išsisklaido, kad išsklaidytų šilumą dėl storesnių vario sluoksnių, sumažina karštus taškus ir palaiko stabilią darbinės temperatūrą net esant reikalaujančioms apkrovoms.
Su patikimais vario laidininkais šios plokštės atlaiko mechaninį įtempį, litavimo jungties nuovargį ir pakartotinį šiluminį ciklą. Dėl to jie tinka aplinkai, kurioje vyksta virpesiai ar staigūs temperatūros pokyčiai.
Užuot naudoję kelis sluoksnius ar per dideles lentas, kad paskirstytų srovę, sunkūs variniai PCB leidžia inžinieriams suprojektuoti kompaktiškas sistemas su mažiau sluoksnių. Tai lemia medžiagų sutaupymą, sutrumpėjusį surinkimo laiką ir efektyvesnį erdvės naudojimą.
Sunkūs variniai PCB gali integruoti ir didelę srovę, ir valdymo grandines į tą pačią lentą. Tai pašalina atskirų lentų poreikį, supaprastina projektą ir pagerina bendrą sistemos patikimumą.
| Parametras | Specifikacijos parinktys |
|---|---|
| Vario storis | 3 oz/ft² iki 20 oz/ft² (105 μm - 700 μm) |
| Lentos medžiaga | FR-4, poliimidas, aukšto TG FR-4, keramikos, metalinės šerdies |
| Sluoksnių skaičius | 2–12 sluoksniai (pritaikomi priklausomai nuo taikymo) |
| Šiluminis atsparumas | Optimizuotas didelio šilumos išsklaidymui, suderinamas su šilumos kriauklėmis |
| Dielektrinis stiprumas | Didelis įtampos atsparumas iki 5 kV ar daugiau |
| Paviršiaus apdaila | Hasl, Enig, OSP, panardinamas sidabras, panardinimo skarda |
| Paraiškos | Maitinimo šaltiniai, keitikliai, automobilių, atsinaujinančios energijos sistemos |
Šios specifikacijos pabrėžia, kodėl sunkūs variniai PCB išsiskiria tvarkant dvigubus aukštos srovės ir aukštos temperatūros iššūkius.
Gamintojams ir sistemos dizaineriams sunkių vario PCB pasirinkimas yra ne tik techninis sprendimas-tai strateginė investicija, daranti įtaką produkto kokybei, rinkos konkurencingumui ir ilgalaikiam patikimumui.
Ilgesnė elektronikos gyvenimo trukmė
Efektyviai paskirstant šilumą ir užkirsdamas kelią lokaliems gedimams, sunkūs variniai PCB žymiai prailgina įrenginių eksploatavimo laiką.
Saugumas ir patikimumas
Tokiuose sektoriuose kaip medicinos prietaisai, gynyba ir automobilių nesėkmė nėra išeitis. Sunkios varinės lentos suteikia stabilią našumą kritinėmis sąlygomis.
Dizaino lankstumas
Gebėjimas integruoti galios ir valdymo grandines tame pačiame PCB supaprastina dizainą, sumažina erdvę ir sumažina sistemos sudėtingumą.
Sumažintos priežiūros išlaidos
Dėl patvarios konstrukcijos laikui bėgant atsiranda mažiau pakeitimų, mažiau prastovų ir mažesnes priežiūros išlaidas.
Parama didelės galios tendencijoms
Visuotinai pereinant prie elektrinių transporto priemonių, atsinaujinančios energijos ir didelio efektyvumo sistemų, sunkūs variniai PCB yra inovacijų pagrindas.
Elektrinės transporto priemonės (EV): sunkūs variniai PCB palaiko akumuliatorių valdymo sistemas, įkrovimo infrastruktūrą ir didelės srovės valdymo grandines.
Atsinaujinanti energija: saulės energijos keitikliai ir vėjo turbinų valdikliai pasikliauja šiomis lentomis, kad tvarkytų svyruojančias apkrovas.
Medicininė įranga: Įrenginiams, tokiems kaip MRT mašinos ir rentgeno įranga, reikalingos patikimos didelės srovės grandinės.
Pramoninė automatizavimas: Varikliniai įrenginiai ir robotinės sistemos priklauso nuo stabilių didelės galios PCB.
1 klausimas: Kodėl sunkūs variniai PCB yra brangesni nei standartiniai PCB?
A: Didesnės išlaidos dėl specializuotų gamybos procesų, storesnio vario dengimo ir tvirtesnių laminavimo reikalavimų. Tačiau investicijas pateisina geresnis patikimumas, ilgesnė eksploatavimo laikas ir sumažintos bendros sistemos išlaidos didelės galios programose.
2 klausimas: Kodėl standartiniai PCB negali būti naudojami didelės srovės sistemose, o ne sunkūs variniai PCB?
A: Standartiniai PCB turi ribotą vario storią, kuris riboja srovės nešiojančią talpą ir šilumos išsklaidymą. Jų naudojimas didelės galios aplinkoje sukeltų perkaitimo, per anksti gedimų ir saugos riziką. Sunkūs variniai PCB yra sukurti specialiai, kad būtų įveikti šie apribojimai.
Kai pramonės šakos apima elektrifikaciją, atsinaujinančią energiją ir skaitmeninę transformaciją, didelio patikimumo paklausa, didelio našumo PCB tik augs. Sunkūs variniai PCB nėra tik dabartinis sprendimas - jie yra ateities pagrindas.
Elektrinis mobilumas: Visuotinai pastumdamas į EV, įkrovimo sistemas ir didelės talpos baterijas galios valdymui priklauso nuo patikimos PCB.
Žalioji energija: Saulės ir vėjo energijos sistemos Reikia plokštės, kurios gali valdyti svyruojančias galios apkrovas nepakenkiant našumui.
5G ir IoT infrastruktūra: Aukštos kokybės tinklams reikalingi PCB, galintys palaikyti dideles sroves bazinėms stotyse ir prijungtiems įrenginiams.
Miniatiūrizavimas maitinimo sistemose: Dizaineriai mažina prietaisų dydį neprarandant galios, todėl sunkūs variniai PCB yra būtini.
Verslo įmonės, priėmusios sunkius varinius PCB ateityje atsparias savo sistemas, atsižvelgiant į kylančius energijos poreikius ir griežtesnes saugos taisykles. Nuo sumažėjusio poveikio aplinkai iki pagerinimo produkto patikimumo, šios lentos siūlo neprilygstamą vertę.
AtVentiliatorius, mes esame skirti gaminti aukštos kokybės sunkius vario PCB, atitinkančius griežtus šiuolaikinės pramonės šakų reikalavimus. Mūsų žinios apie pažangų gamybą kartu su įsipareigojimu patvarumui ir tikslumui užtikrina, kad kiekviena lenta pateiktų išskirtinius rezultatus didelės galios aplinkoje.
Nesvarbu, ar jūsų verslas veikia automobilių, atsinaujinančios energijos, pramoninės automatikos ar kosmoso, „Fanway“ teikia pritaikytus PCB sprendimus, kurie padės jums pasiekti ilgalaikę sėkmę. Norėdami gauti daugiau informacijos, išsamios specifikacijos ar pasirinktiniai klausimai,Susisiekite su mumisŠiandien ir sužinokite, kaip „Fanway“ gali palaikyti jūsų projektus naudodamiesi pasaulinės klasės sunkia vario PCB technologija.
-
