PCB dizainas ir gamyba

Koks yra spausdintos plokštės gamybos procesas?

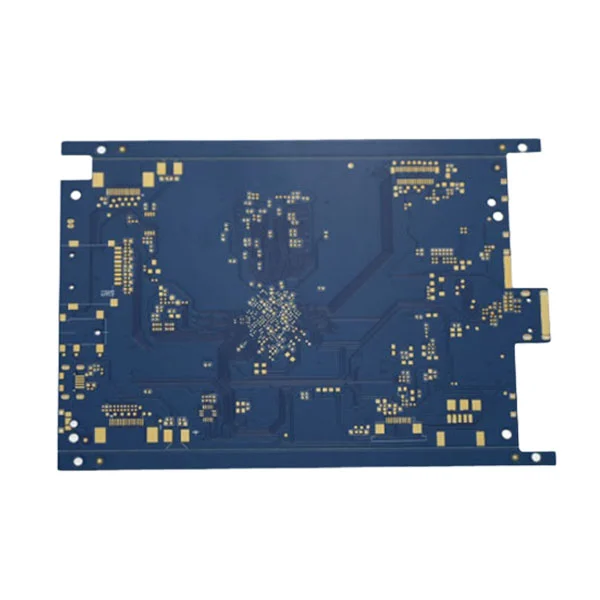

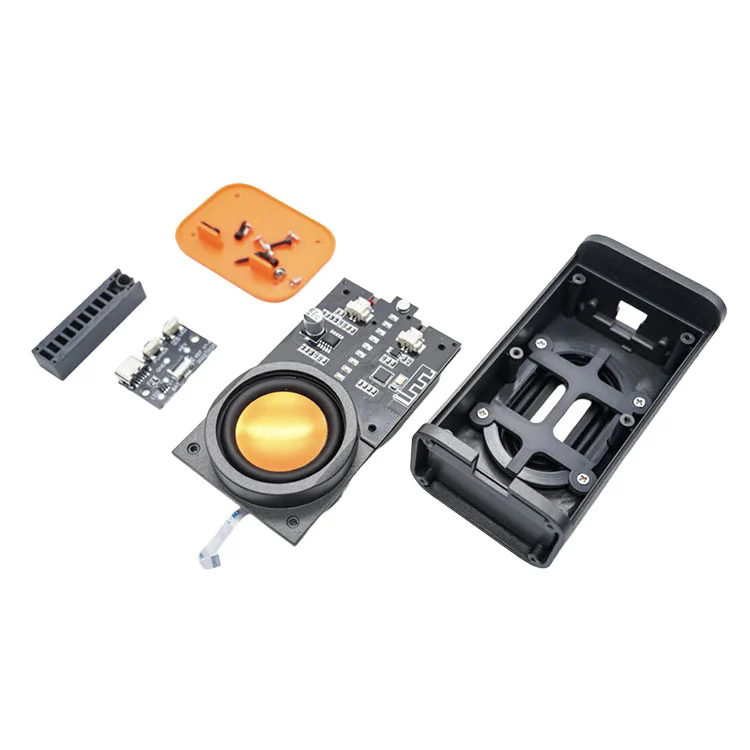

PCB gamyba paverčia dizainą į fizinę lentos struktūrą. Tuščias lentas gali būti gaminamos įvairių spalvų. PCB gamybos procesas apima daugybę etapų: projektavimo baigimas, medžiagų pjaustymas, vidinio sluoksnio apdorojimas, daugiasluoksnio laminavimas, gręžimo, išorinio sluoksnio apdorojimas, litavimo kaukės ir paviršiaus apdailos maršrutas ar profiliavimas bei tikrinimas.

Ar ieškote PCB projektavimo ir gamybos tiekėjo? Norėdami gauti citatą, nedvejokite susisiekti su mumis.

PCB projektavimo ir gamybos proceso veiksmai

PCB dizainas:Tai yra pagrindinis fizinio išdėstymo ir elektrinių sujungimų, skirtų spausdintų plokščių (PCB), sukūrimo procesas. Tai sujungia elektroninę schemą į gamybos aparatinę įrangą. Tuo tarpu dizaineriui reikia analizuoti taikymo scenarijus, elektros projektavimo galimybes, struktūrinius ar medžiagų įgyvendinamumą, gamybos efektyvumą ir išlaidų vertinimą.

Medžiagos pjaustymas:Tai taip pat vadinama paneliais arba tuščiu pjaustymu. Dideli neapdoroto substrato, pavyzdžiui, FR-4, Rogers ar polimido, lapai yra supjaustyti į reikiamus matmenis.

Vidinio sluoksnio apdorojimas:Tai yra pagrindinis PCB gamybos procesas, naudojant modelio dengimo ėsdinimo metodą, kad būtų tiksliai suformuoti reikiamą grandinės modelius ant vario vario laminato vario folijos. Gamybos apdorojimas, įskaitant:

Pagrindinės medžiagos paruošimas (CCL valymas) → Fotorezisto danga → Ekspozicijos vaizdavimas (plėvelė/LDI) → Vystymasis (vario ekspozicija bus išgraviruota) → Ordinimas (pašalinant vario perteklių) → Nuvilinimas (atskleidžiantis vario pėdsakus) → valymas ir AOI patikrinimas → Browning/oksidacijos apdorojimas → Užpildykite vario pėdsakus).

Laminacija:PCB laminavimas suriša kelis vario apklijuotų šerdžių sluoksnius ir išankstinį (PP) esant aukštai temperatūrai ir slėgiui, kad sudarytų kietą daugiasluoksnę plokštę. Laminacija užtikrina elektrinį ryšį tarp sluoksnių ir struktūrinio vientisumo.

Gręžimas:PCB gręžimas sukuria skylutes laminuotuose PCB, skirtas elektros sujungimams (VIA) ir mechaniniam montavimui. Tam reikalingas mikronų lygio tikslumas ir tiesiogiai paveikia signalo vientisumą, patikimumą ir gaminamąjį.

Išorinis sluoksnio apdorojimas:Tai nustato matomus laidus modelius (laidus, trinkeles ir kt.) Ant plokštės plokštės. Paprastai grafinis elektropliacijos ir ėsdinimo metodas naudojamas norint tiksliai išlaikyti norimus vario modelius ant vario plakiruotos plokštės, pašalinant vario perteklių.

Lydymo kaukė ir paviršiaus apdaila:Lydymo kaukė ir paviršiaus apdaila yra glaudžiai susijusios ir kritiškai svarbios spausdintos grandinės lentos (PCB) gamyboje. Jie tiesiogiai daro įtaką PCB patikimumui, litavimo galimybei, išvaizdai ir ilgalaikiam našumui. Lydmetalio kaukė uždengia vario pėdsakus, užkirsdamas kelią trumpoms jungtims ir užtikrinant apsaugą nuo izoliacijos. Lydymo metu jis riboja litavimą prie trinkelių, neleidžiant tilti tarp gretimų pėdsakų. Tai taip pat priešinasi įbrėžimams, cheminėms medžiagoms ir drėgnai aplinkai ir suteikia tokias spalvas kaip žalia, juoda ar mėlyna spalva, taip pat legendų spausdinimas (baltas rašalas). Paviršiaus apdaila apsaugo vario sluoksnį, užkertant kelią trinkelių oksidacijai ir palaikant lydmetalio galimybes. Tai užtikrina patikimą komponentų litavimą PCB ir prisitaiko prie skirtingų surinkimo procesų.

Maršrutas ar profiliavimas:Tai yra paskutinis mechaninis spausdintos plokštės kontūro iš didesnio gamybos skydelio pjaustymo procesas.

Patikrinimas:Tai apima skraidymo zondo bandymą, IRT bandymus, galutinį FQC, kad patikrintų dydį, skylių skersmenį, litavimo kaukės vientisumą, žymėjimo aiškumą ir kt.

Kaip gamyba telpa į PCB projektavimo procesą

Nors PCB gamyba yra atskiras etapas, nepriklausomas nuo PCB dizaino srauto, vis tiek būtina suprasti, kaip ji veikia. PCB gamintojai gali nežinoti, kodėl sukūrėte lentą ar jos numatytą tikslą. Tačiau kai suprantate, kaip šios lentos yra gaminamos, galite nustatyti atitinkamas projektavimo specifikacijas, kad užtikrintumėte galutinį produktą, pasiekiantį aukščiausią įmanomą kokybės lygį.

Derlingumo greitis: Jei projektavimo parametrai viršija gamybos įrangos galimybes, gautos plokštės gali netinkamai veikti. Taigi dizaineriams ir gamintojams reikia bendrai suprasti numatytą programą.

Gaminamumas: jūsų dizainas daro įtaką tam, ar lenta gali būti pagaminta iš tikrųjų. Jei tarp plokštės krašto ir paviršiaus komponentų nėra pakankamo klirenso arba jei jūsų pasirinktoms medžiagoms trūksta tinkamo šiluminio išsiplėtimo koeficiento (CTE), tada plokštė gali būti negaminta.

Klasifikacija: Pagal galutinį naudojimą, PCB klasės C/M lygis (aukštas tikslumas), B/L laipsnis (vidutinis tikslumas), A/K laipsnis (standartinis tikslumas).
