Šiame vadove paaiškinama Daugiasluoksnė PCB technologija – kas tai yra, kuo ji skiriasi nuo vieno ir dviejų sluoksnių PCB, kodėl ji itin svarbi šiuolaikinėje elektronikoje, kaip veikia gamyba ir geriausia projektavimo praktika. Su įžvalgomis išShenzhen Fanway Technology Co., Ltd, šiame straipsnyje inžinieriams, dizaineriams ir pirkimų specialistams teikiamos naudingos žinios ir DUK.

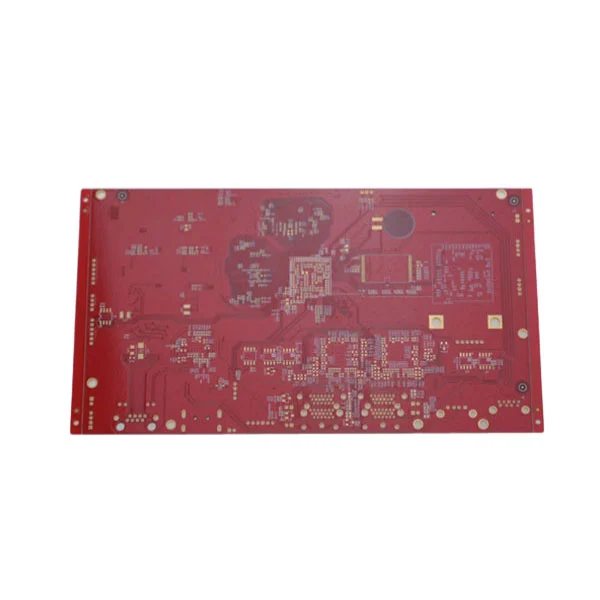

A Daugiasluoksnė PCB– arba daugiasluoksnė spausdintinė plokštė – tai plokštė, sudaryta iš trijų ar daugiau laidžių sluoksnių (dažniausiai vario), atskirtų izoliacine medžiaga ir sujungtų laminavimu. Skirtingai nuo vieno arba dviejų sluoksnių PCB, daugiasluoksnės konstrukcijos leidžia pasiekti didesnį maršruto tankį, geresnį našumą ir sudėtingesnes elektros jungtis kompaktiškai. Įmonės mėgstaShenzhen Fanway Technology Co., Ltdspecializuojasi kuriant labai patikimus daugiasluoksnius PCB, skirtus pažangiai elektronikai telekomunikacijų, medicinos prietaisų ir kosmoso sektoriuose.
Daugiasluoksnės PCB veikia sukraunant alternatyvius laidžius vario sluoksnius ir izoliuojant paruoštus / stiklo pluošto lakštus. Dėl skerspjūvio konstrukcijos signalai gali judėti tarp vidinio ir išorinio sluoksnių per padengtas skyles (PTH) arba perėjimus. Valdoma varža, galios plokštumos ir signalo vientisumo strategijos užtikrina patikimą veikimą aukštais dažniais.
| Sluoksnio tipas | Aprašymas |
|---|---|
| Signalo sluoksnis | Maršruto grandines ir jungtis. |
| Jėgos lėktuvas | Paskirsto maitinimą ir žemę; sumažina triukšmą. |
| Šerdis | Tvirtas pagrindo pagrindas suteikia tvirtumo. |
| Prepreg | Izoliaciniai klijai, suklijuojantys sluoksnius. |
Vidiniai sluoksniai suteikia papildomų maršrutų ir didelės spartos signalo kelių, o išoriniai sluoksniai palaiko komponentų surinkimą. Dėl kruopštaus sujungimo dizaino gamintojai mėgstaShenzhen Fanway Technology Co., Ltdužtikrinti minimalų skersinį ryšį ir optimalų elektrinį veikimą.
Daugiasluoksnės PCB turi keletą pranašumų, palyginti su paprastesniais plokščių tipais. Toliau pateikiamos pagrindinės priežastys, dėl kurių inžinieriai renkasi juos:
Daugiasluoksnės PCB yra būtinos pramonės šakose, kurioms reikalinga sudėtinga ir patikima elektronika:
Gamintojai mėgstaShenzhen Fanway Technology Co., Ltdpalaikyti didelės apimties gamybą šiuose sektoriuose su kontroliuojama varža ir griežtomis leistinomis nuokrypomis, būtinomis našumui svarbioms programoms.
Norint sukurti sėkmingą daugiasluoksnę PCB, reikalingi specializuoti įrankiai, patyrę inžinieriai ir griežtai laikomasi elektrinių ir mechaninių apribojimų. Štai pagrindiniai projektavimo proceso žingsniai:
Dizaino komandos adresuShenzhen Fanway Technology Co., Ltdbendradarbiaukite su klientais, kad patvirtintumėte grupes ir išdėstymo strategijas, užtikrinant gamybos sėkmę ir patikimus galutinius produktus.
Daugiasluoksnių PCB kūrimas yra sudėtingesnis nei vieno sluoksnio plokščių kūrimas dėl didesnio tikslumo ir didesnio medžiagų naudojimo. Tipiški iššūkiai apima:
Patyrę gamintojai mėgstaShenzhen Fanway Technology Co., Ltdįgyvendinti griežtą procesų kontrolę ir bandymų procedūras, kad sumažintumėte šią riziką, užtikrinant aukštą derlių ir produkto patikimumą.
K: Ką reiškia „daugiasluoksnė PCB“?
A: Daugiasluoksnė PCB reiškia spausdintinę plokštę su trimis ar daugiau laidžių vario sluoksnių, atskirtų izoliacinėmis medžiagomis. Šie sluoksniai yra laminuojami kartu, kad būtų sukurta viena plokštė, galinti valdyti sudėtingą signalų nukreipimą pažangioje elektronikoje.
K: Kuo daugiasluoksnė PCB skiriasi nuo dvisluoksnės PCB?
A: Dvisluoksnė PCB turi tik du vario sluoksnius (viršutinį ir apatinį), skirtą maršrutizavimui, o daugiasluoksnėje PCB yra vidinių sluoksnių, kurie suteikia daug didesnį sujungimų tankį, pagerina našumą ir pagerina signalo vientisumą, todėl idealiai tinka didelės spartos programoms.
Kl .: Kodėl galia ir įžeminimo plokštės yra svarbios daugiasluoksnėse PCB?
A: Maitinimo ir įžeminimo plokštumos sudaro mažos varžos atskaitos paviršius, kurie pagerina elektrinį veikimą, sumažina triukšmą ir pagerina EMI valdymą. Šios plokštumos taip pat padeda tolygiai paskirstyti galią komponentams.
K: Kokios tipinės medžiagos naudojamos daugiasluoksnių PCB gamyboje?
A: Medžiagos apima vario foliją, skirtą laidiems sluoksniams, prepregą (derva impregnuotą stiklo pluoštą), skirtą izoliacijai ir klijavimui, ir pagrindinius pagrindus, kurie suteikia mechaninę atramą. Tinkamų medžiagų pasirinkimas turi įtakos eksploataciniams veiksniams, tokiems kaip dielektrinė konstanta ir terminis stabilumas.
Klausimas: Ar galima taisyti daugiasluoksnes PCB?
A: Daugiasluoksnių PCB taisymas yra sudėtingesnis nei vieno sluoksnio plokštes dėl paslėptų sluoksnių ir perėjimų. Nedidelės paviršiaus problemos kartais gali būti pašalintos, tačiau dėl gilesnių gedimų gali prireikti pažangių technikų arba visiškai pakeisti, atsižvelgiant į žalą.
K: Kaip gamintojai išbando daugiasluoksnes PCB?
A: Gamintojai naudoja automatinį optinį patikrinimą (AOI), skraidančių zondų testavimą, rentgeno spindulių vaizdavimą ir elektros tęstinumo testus, siekdami užtikrinti, kad kiekvienas sluoksnis ir jungtis atitiktų projektavimo specifikacijas. „Shenzhen Fanway Technology Co., Ltd“ laikosi griežtų bandymų protokolų, kad pateiktų patikimas plokštes.
