AnSMT trafaretasyra vienas iš svarbiausių, tačiau dažnai neįvertintų komponentų šiuolaikinėje elektronikos gamyboje. Jis tiesiogiai nustato litavimo pastos nusodinimo tikslumą, komponentų išlygiavimą ir bendrą PCB surinkimo išeigą. Šiame išsamiame vadove nagrinėjama, kas yra SMT trafaretas, kaip jis veikia, kokie įvairūs tipai ir galimos medžiagos bei kodėl jis atlieka lemiamą vaidmenį siekiant didelio patikimumo paviršiaus montavimo technologijos (SMT) gamybos.

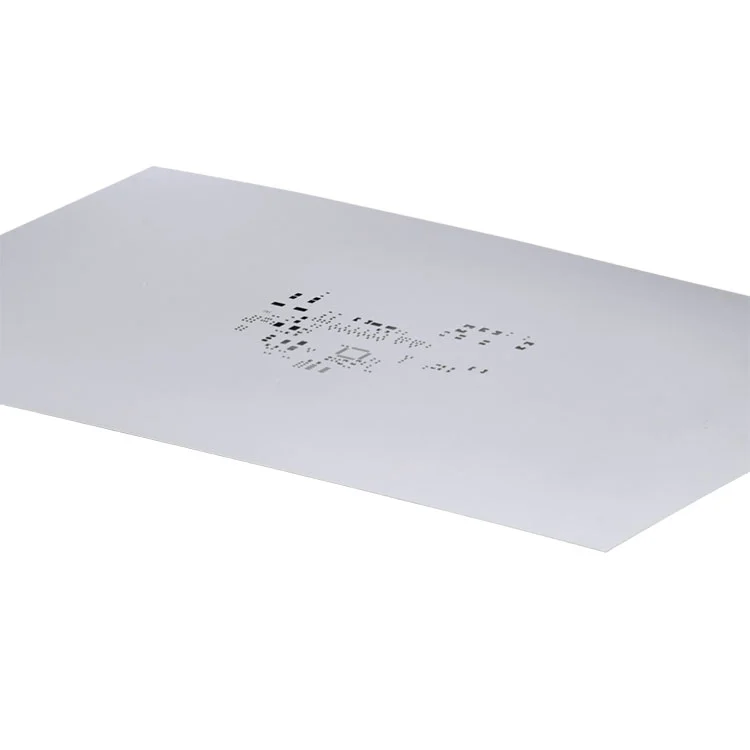

SMT trafaretas yra tiksliai pagamintas metalo lakštas, naudojamas lydmetalio pastos spausdinimo etape paviršiaus montavimo technologijos surinkimo etape. Jame yra lazeriu išpjautos angos, kurios tiksliai atitinka spausdintinės plokštės (PCB) litavimo padėklus. Gamybos metu ant trafareto paviršiaus užtepama lydmetalio pasta, leidžianti kontroliuojamam pastos kiekiui praeiti pro kiekvieną angą ir nusodinti ant PCB trinkelių.
Šio proceso tikslumas tiesiogiai įtakoja litavimo jungties vientisumą, komponentų išdėstymo tikslumą ir ilgalaikį gaminio patikimumą. Tokiems gamintojams kaipShenzhen Fanway Technology Co., Ltd, SMT trafaretai yra ne eksploatacinės medžiagos, o tikslūs įrankiai, apibrėžiantys proceso stabilumą.
Litavimo pastos spausdinimo procesas yra atsakingas už daugiau nei 60% SMT defektų, kai jis nėra tinkamai kontroliuojamas. Optimizuotas SMT trafaretas užtikrina:
Be gerai suprojektuoto SMT trafareto net pažangiausios rinkimo ir padėjimo mašinos negali kompensuoti spausdinimo netikslumų.
SMT trafaretai klasifikuojami pagal struktūrą, tvirtinimo būdą ir taikymo scenarijų. Dažniausiai pasitaikančios kategorijos apima:
Medžiagos pasirinkimas tiesiogiai veikia trafareto tarnavimo laiką, spausdinimo nuoseklumą ir valymo efektyvumą. Plačiausiai naudojama medžiaga yra nerūdijantis plienas dėl savo ilgaamžiškumo ir paviršiaus lygumo.
| Medžiaga | Privalumai | Įprastas naudojimo atvejis |
|---|---|---|
| Nerūdijantis plienas | Didelis patvarumas, lygios angos sienos | Masinė gamyba |
| Nikelis | Puikus išleidimo našumas | Smulkaus žingsnio komponentai |
| Žalvaris | Mažesnė kaina | Trumpalaikis naudojimas |
Trafareto dizainas yra balansas tarp litavimo tūrio valdymo ir pastos atpalaidavimo efektyvumo. Pagrindiniai dizaino veiksniai yra šie:
Pažangūs gamintojai mėgstaShenzhen Fanway Technology Co., Ltdvadovaukitės IPC gairėmis, kad užtikrintumėte optimalų pastos perkėlimo efektyvumą ir ilgalaikį proceso pakartojamumą.
| Trafareto tipas | Tikslumas | Kaina | Rekomenduojamas tūris |
|---|---|---|---|
| Įrėmintas | Labai Aukštas | Vidutinis | Didelės apimties gamyba |
| Be rėmelio | Aukštas | Žemas | Vidutinės apimties gamyba |
| Prototipas | Vidutinis | Labai žemas | Mažos apimties bandymai |
SMT trafaretai plačiai naudojami įvairiose pramonės šakose, įskaitant plataus vartojimo elektroniką, automobilių elektroniką, medicinos prietaisus, pramonines valdymo sistemas ir telekomunikacijas. Bet kuri programa, kuriai reikalingas tikslus litavimo pastos nusodinimas, priklauso nuo tinkamai sukurto SMT trafareto.
EEAT požiūriu SMT trafaretai parodo:
Kam naudojamas SMT trafaretas?
SMT trafaretas naudojamas tiksliai užtepti litavimo pasta ant PCB trinkelių prieš dedant komponentus, užtikrinant patikimas litavimo jungtis.
Kodėl SMT trafareto storis yra svarbus?
Trafareto storis kontroliuoja litavimo tūrį; Netinkamas storis gali sukelti nepakankamo litavimo arba tiltelio defektų.
Kuris SMT trafareto tipas yra geriausias masinei gamybai?
Įrėminti SMT trafaretai geriausiai tinka masinei gamybai dėl savo stabilumo ir pakartojamumo.
Kaip dažnai reikia keisti SMT trafaretą?
Keitimas priklauso nuo naudojimo, valymo dažnumo ir medžiagos kokybės, tačiau aukštos kokybės trafaretai gali tarnauti dešimtis tūkstančių ciklų.
Kokie standartai vadovaujasi SMT trafareto dizainu?
IPC-7525 ir IPC-A-610 yra plačiai pripažinti standartai, kuriais vadovaujamasi trafaretų projektavimu ir litavimo pastos panaudojimu.
