Greito elektronikos gamybos pasaulyje, kur būtini kompaktiški dizainai, lengvos konstrukcijos ir aukštesnioji našumas, yra būtini,Tvirti lanksčiai PCBtapo vienu novatoriškiausių sprendimų. Derinant tvirtų lentų patvarumą su lanksčių grandinių universalumu, standūs lanksčiai PCB keičia, kaip inžinieriai suprojektuoja viską, pradedant nuo vartojimo elektronika ir baigiant kosmoso sistemomis. Šiame straipsnyje mes pasinersime į tai, kas yra griežtas „Flex PCB“, kaip jie veikia, kodėl jie tampa vis populiaresni ir kaip jų unikalūs parametrai daro juos optimaliu pasirinkimu didelės paklausos programoms.

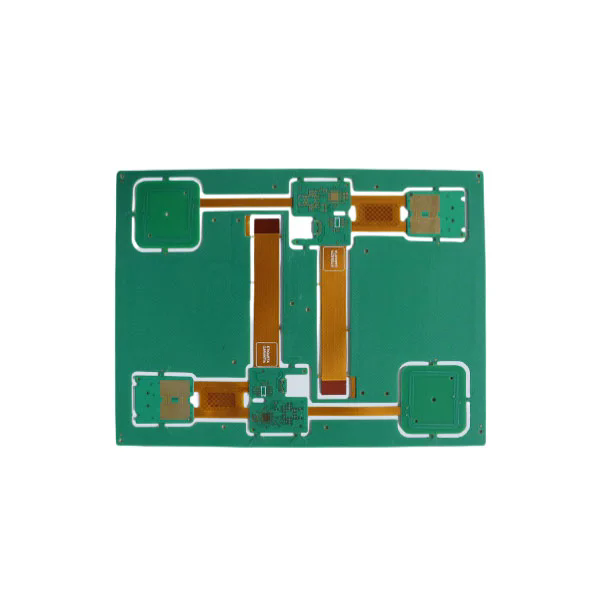

Standartinis „Flex PCB“ yra hibridinė spausdinta plokštė, integruojanti tvirtus ir lanksčius substratus į vieną, sklandų dizainą. Skirtingai nuo tradicinių standžiųjų PCB, kuriuos sudaro tik standi FR4 ar panašios medžiagos, arba grynai lanksčias grandines, kuriose naudojamos poliimido plėvelės, standūs „Flex PCB“ sujungia abi technologijas, kad padidintų našumą ir projektavimo laisvę.
Iš esmės tvirtas skyrius palaiko komponentus, kuriems reikalingas mechaninis stabilumas, pavyzdžiui, jungtys, mikrovaldikliai ar integruotos grandinės, o lanksti skyrius leidžia plokštei sulenkti, sulankstyti ar susukti, kad tilptų į kompaktinius gaubtus. Tai daro griežtus „Flex PCBS“ idealias programoms, kuriose erdvėje yra ribota, tačiau labai patikimas yra didelis.
Signalo vientisumas: trumpesni tvirtų ir lanksčių sluoksnių sujungimai sumažina signalo praradimą ir pagerina didelės spartos duomenų perdavimą.
Mechaninis universalumas: Lankstus skyrius leidžia sulankstyti, o tai sumažina bendrą įrenginio dydį ir pašalina didelių gabaritų laidus.
Patikimumo patobulinimas: lanksčių ir standžių dalių integravimas į vieną PCB sumažina litavimo jungtis ir jungtis, kurios yra įprasti gedimo taškai.
Šis našumo ir dizaino lankstumo derinys padarė griežtus lankstus PCB vis svarbesnius pramonės šakose, tokiose kaip medicinos prietaisai, karinė elektronika, automobilių sistemos ir vartotojų prietaisai.
Elektronikos gamintojai dažnai priima kritinį sprendimą renkantis PCB tipus: ar jie turėtų naudoti tradicinį standų PCB, lanksčią PCB ar standų lankstų PCB? Čia yra pagrindinės priežastys, kodėl „Tvirti Flex PCB“ tampa tinkamiausiu pasirinkimu pažangių dizainų pasirinkimui.
| Savybė | Tvirtas PCB | Lankstus PCB | Tvirtas lankstus PCB |
|---|---|---|---|
| Kosmoso panaudojimas | Ribotas | Puiku | Puiku |
| Mechaninis patvarumas | Aukštas | Vidutinis | Aukštas |
| Dizaino lankstumas | Žemas | Aukštas | Aukštas |
| Signalo vientisumas | Vidutinis | Vidutinis | Puiku |
| Surinkimo sudėtingumas | Aukštos (daugiau jungčių) | Aukštas | Žemas |
| Patikimumas | Gerai | Vidutinis | Puiku |
Tvirti „Flex PCB“ siūlo geriausius iš abiejų pasaulių, derinant standžių PCB tvirtumą su lanksčių grandinių pritaikomumu. Tai lemia:
Kompaktiški dizainai: būtina išmaniesiems telefonams, nešiojamosioms ir interneto įrenginiams.
Sumažintas svoris: kritinis kosmoso, dronų ir automobilių pritaikymuose.
Mažiau ryšio taškų: sumažina galimus gedimo taškus ir pagerina produkto gyvenimo trukmę.
Patobulintas našumas: palaiko aukštesnį signalo perdavimą net ir aukšto dažnio programose.
Medicinos prietaisai: širdies stimuliatoriai, vaizdavimo sistemos ir chirurgijos įrankiai.
Aerospace ir gynyba: avionika, radaro sistemos ir karinės klasės elektronika.
Automobiliai: pažengusios vairuotojo ir asistavimo sistemos (ADAS), pramogų sistemos ir EV akumuliatorių valdymas.
Vartojimo elektronika: išmanieji telefonai, planšetiniai kompiuteriai, fotoaparatai ir žaidimų konsolės.
Įgalinus miniatiūrizaciją išlaikant struktūrinį vientisumą, standūs lanksčiai PCB tapo nepakeičiamu komponentu naujos kartos elektroniniuose prietaisuose.
Renkantis standų „Flex PCB“ tiekėją, labai svarbu suprasti techninius parametrus. Aukštos kokybės gamyba užtikrina ilgaamžiškumą, našumą ir laikymąsi griežtų pramonės standartų. Žemiau yra pagrindinių produktų specifikacijų, apibrėžiančių puikų standų lankstų PCB, santrauka:
| Parametras | Specifikacija |
|---|---|
| Medžiaga | FR4, poliimidas, augintinis |
| Sluoksnių skaičius | 2–20 ir daugiau sluoksnių |
| Vario storis | 0,5 uncijos iki 4 uncijų |
| Min. Linijos plotis/tarpai | 0,075 mm / 0,075 mm |
| Skylės dydis | Min. 0,1 mm |
| „Flex Bend“ spindulys | Iki 0,5 mm |
| Paviršiaus apdaila | „Enig“, „Hasl“, „OSP“, „Immersion“ sidabras, aukso danga |
| Darbinė temperatūra | -40 ° C iki +150 ° C. |
| Impedance Control | ± 10% |
| Pažymėjimai | ROHS, UL, ISO9001, IPC-6013 |
Šios specifikacijos užtikrina, kad PCB išlaiko aukštą elektrinį efektyvumą ir atlaiko atšiaurias aplinkos sąlygas. Gamintojai, kurių specializacija yra standūs „Flex PCB“, naudoja pažangias gamybos technikas, tokias kaip gręžimo lazeriu, kontroliuojamo varžos maršrutas ir automatizuotas optinis patikrinimas, kad būtų užtikrintas tikslumas ir patikimumas.
Tinkamo gamintojo pasirinkimas yra toks pat kritiškas, kaip ir tinkamo PCB dizaino pasirinkimas. Čia yra kontrolinis sąrašas, padedantis įvertinti patikimą tvirtą „Flex PCB“ tiekėją:
Inžinerinė patirtis: Užtikrinkite, kad gamintojas turi patirties tvarkant sudėtingus daugiasluoksnius „Flex PCB“ dizainus.
Medžiagos kokybė: Norėdami užtikrinti patvarumą ir lankstumą, naudokite tik aukštos kokybės FR4 ir poliimidą.
Kokybės užtikrinimas: ieškokite griežtų bandymų protokolų, įskaitant AOI, varžos testavimą ir šiluminių streso testus.
Tinkinimo parinktys: Pasirinkite tiekėją, kuris siūlo pritaikytus sprendimus jūsų konkrečioms programos reikalavimams.
Švino laikas ir mastelio keitimas: Greitas prototipų kūrimas kartu su galimybe masiškai gaminti yra labai svarbus.
„Fanyway“ yra pagrindinis griežtas „Flex PCB“ gamintojas, turintis ilgametę patirtį, teikiančią aukštos kokybės sprendimus pramonės šakoms, įskaitant medicinos, automobilių, kosmoso ir plataus vartojimo elektroniką. Mūsų produktai yra gaminami naudojant moderniausią įrangą, atitikti IPC-6013 standartus ir atlikti griežtus kokybės bandymus, kad būtų užtikrintas aukščiausios pakopos našumas.
Nesvarbu, ar jums reikia sudėtingo daugiasluoksnio dizaino, ar ekonomiško prototipo, „Fanyway“ teikia išsamią paramą nuo dizaino konsultacijų iki galutinės gamybos.
Q1. Kokie yra pagrindiniai standžiojo „Flex PCBS“ naudojimo produktų dizaine pranašumai?
A1. Tvirti lanksčiai PCB leidžia kompaktiškus dizainus, sumažinti bendrą svorį, sumažinti sujungimus ir sustiprinti signalo vientisumą. Dėl šių pranašumų jie yra idealūs pramonės šakoms, kur patikimumas ir miniatiūrizavimas yra kritiniai, pavyzdžiui, aviacijos ir kosmoso, automobilių ir medicinos technologijos.
Q2. Ar standūs „Flex PCB“ yra brangesni nei tradiciniai standūs PCB?
A2. Nors pradinės tvirtų lanksčių PCB gamybos išlaidos gali būti didesnės, jos dažnai sumažina bendrąsias gamybos sąnaudas, sumažindami jungtis, pagerindami patikimumą ir įgalindami efektyvų surinkimą. Vykdydami aukštos kokybės programas, jie suteikia didelę taupymą išlaidų per produkto gyvavimo ciklą.
Tvirti „Flex PCB“ iš naujo nustato šiuolaikinę elektroniką, užtikrinant neprilygstamą dizaino lankstumą, patikimumą ir našumą. Jie suteikia inžinieriams galimybę kurti kompaktiškus, tačiau patikimus produktus, kurie patenkina augančius pramonės šakų poreikius, pradedant medicinos technologijomis ir baigiant kosmosu.
AtFalway, mes specializuojamės aukštos kokybės griežtų lanksčių PCB, pritaikytų jūsų poreikiams, gamybai. Turėdami pažangiausias įrenginius, griežtus testavimo protokolus ir inžinerijos žinias, mes padedame pasiekti optimalų jūsų produktų našumą ir patikimumą.
Ar esate pasirengęs perkelti savo elektronikos dizainą į kitą lygį?Susisiekite su mumisŠiandien aptarti savo projektą ir sužinoti, kaip „Fanyway“ gali pateikti tobulą griežtą „Flex PCB“ sprendimą.
-
