Kas yra FR4 PCB ir kodėl jis svarbus elektronikoje?

Šiame straipsnyje paaiškinama FR4 PCB reikšmė, jos savybės, gamybos procesai, privalumai, apribojimai, pritaikymas realiame pasaulyje ir palyginimai su alternatyviomis PCB medžiagomis. Tai suteikia praktinių įžvalgų inžinieriams, mėgėjams, pirkėjams ir technologijų entuziastams. Taip pat rasite išsamų DUK skyrių, kuriame atsakoma į dažniausiai užduodamus klausimus, susijusius su FR4 PCB.

📑 Turinys

• Kas yra FR4 PCB?
• Kaip gaminamas FR4 PCB?
• Kodėl verta rinktis FR4 medžiagą PCB?
• Kurios FR4 savybės yra svarbiausios?
• Kokios yra įprastos FR4 PCB programos?
• Kaip FR4 lyginamas su kitomis PCB medžiagomis?
• Dažnai užduodami klausimai

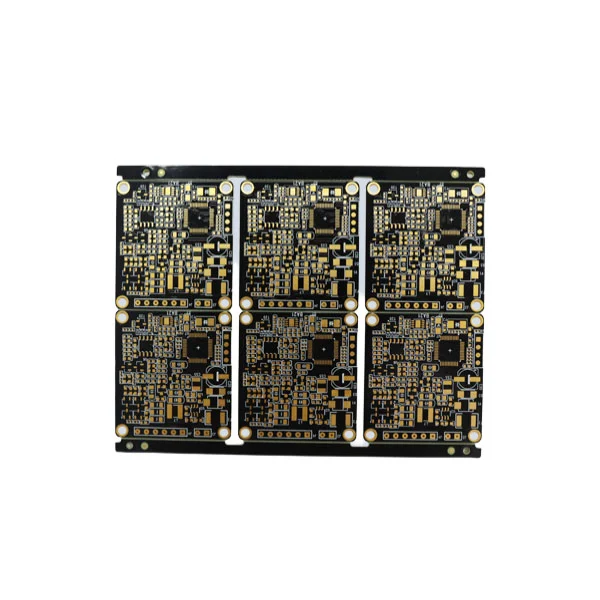

❓ Kas yra FR4 PCB?

AnFR4 PCBreiškia spausdintinę plokštę, kuri naudojaFR4kaip pagrindinė medžiaga. FR4 reiškia „Flame Retardant 4“, kuris yra stiklo pluoštu sustiprintos epoksidinės laminato medžiagos klasės žymėjimas. Tai de facto standartinis substratas, naudojamas daugelyje elektronikos gaminių dėl savo stipraus mechaninio stiprumo, puikios elektros izoliacijos ir gebėjimo veikti plačiame temperatūrų diapazone.

Terminas „PCB“ reiškia platformą, kuri sujungia elektroninius komponentus išgraviruotomis vario grandinėmis ir padengtomis skylėmis. Kartu su FR4 ji sudaro patvarią ir patikimą plokštę, tinkančią viskam – nuo ​​pigios plataus vartojimo elektronikos iki pramoninių valdymo sistemų.

❓ Kaip gaminama FR4 PCB?

FR4 PCB gamyba apima kelis tikslius veiksmus, užtikrinančius nuoseklumą ir kokybę. Pagrindiniai elementai yra vario folija, FR4 laminato lakštai ir daugybė procesų, paverčiančių žaliavas į funkcines grandines.

📍 Žingsnis po žingsnio gamybos procesas

1. Medžiagos paruošimas:FR4 laminato lakštai supjaustomi pagal dydį ir valomi.
2. Vario laminavimas:Vario sluoksniai sujungiami su FR4 šerdimi, veikiant karščiui ir slėgiui.
3. Fotograviravimas:Uždedama šviesai jautri kaukė, kuri veikiama UV spindulių, kad nustatytų vario pėdsakus.
4. Ofortas:Nepageidaujamas varis pašalinamas naudojant cheminius ėsdintuvus, paliekant tikslius grandinės modelius.
5. Gręžimas:CNC staklės gręžia skyles angoms ir komponentų laidams.
6. Dengimas:Skylių sienos yra padengtos variu, kad būtų galima elektriškai sujungti sluoksnius.
7. Litavimo kaukė ir šilkografija:Užtepamos apsauginės dangos ir identifikavimo ženklai.
8. Testavimas ir patikra:Gatavoms plokštėms atliekami elektriniai bandymai, siekiant nustatyti gedimus ir užtikrinti našumą.

❓ Kodėl verta rinktis FR4 medžiagą PCB?

FR4 medžiagos pasirinkimas PCB gamybai suteikia daug privalumų, todėl ji idealiai tinka daugeliui pritaikymų. Subalansuotas veikimas, ekonomiškumas ir universalumas prisideda prie plataus jo naudojimo.

🤔 Pagrindiniai FR4 privalumai

• Didelis stiprumas:Puikus mechaninis stabilumas esant statinėms ir dinaminėms apkrovoms.
• Gera izoliacija:Maža dielektrinė konstanta ir nuostolių tangentė sumažina signalo iškraipymą.
• Antipirenas:Atitinka saugos standartus dėl savaime gesinimo savybių.
• Temperatūros tolerancija:Puikiai veikia plačiame temperatūrų diapazone (paprastai iki ~130°C).
• Ekonominis efektyvumas:Konkurencingos kainos, palyginti su pažangiais kompozitais.

❓ Kurios FR4 savybės yra svarbiausios kuriant PCB?

Renkantis medžiagą PCB projektavimui, inžinieriai įvertina keletą pagrindinių savybių, turinčių įtakos našumui ir patikimumui. FR4 demonstruoja palankias charakteristikas pagal daugelį kriterijų.

❓ Kokios yra įprastos FR4 PCB programos?

FR4 PCB yra visur dėl savo universalumo ir patikimumo. Toliau pateikiama programų, kuriose FR4 veikia ypač gerai, apžvalga.

🌍 Įprasti naudojimo atvejai

• Buitinė elektronika:Išmanieji telefonai, planšetės, buitinė technika.
• Pramonės valdymas:PLC, judesio valdikliai, maitinimo šaltiniai.
• Automobilių elektronika:Prietaisų skydeliai, jutikliai, informacinės ir pramoginės sistemos.
• Ryšio įrenginiai:Maršrutizatoriai, RF moduliai, tinklo įranga.
• Medicinos prietaisai:Diagnostikos mašinos, įrangos valdikliai.

❓ Kaip FR4 lyginamas su kitomis PCB medžiagomis?

Inžinieriai dažnai renkasi FR4 ir alternatyvias medžiagas, tokias kaip poliimidas, Rogers arba metaliniai pagrindai. Kiekviena medžiaga turi unikalių privalumų, atitinkančių konkrečius poreikius.

❓ Dažnai užduodami klausimai (DUK)

K:Ką „FR4“ reiškia PCB?

A:FR4 reiškia „Flame Retardant 4“, nurodant stiklu sutvirtintą epoksidinį laminatą, kuris atsparus ugniai ir užtikrina PCB konstrukcinį stiprumą.

K:Kodėl FR4 taip plačiai naudojamas PCB pramonėje?

A:FR4 apjungia mechaninį stiprumą, elektrinę izoliaciją, šiluminę varžą ir ekonomiškumą, todėl tinka įvairioms elektroninėms reikmėms.

K:Ar FR4 galima naudoti aukšto dažnio RF programose?

A:Nors FR4 naudojamas žemesnio dažnio grandinėse, aukšto dažnio RF grandinėms dažnai reikalingos tokios medžiagos kaip Rogers, kurių dielektriniai nuostoliai yra mažesni, kad signalas būtų vientisesnis.

K:Kaip drėgmė veikia FR4 PCB?

A:FR4 turi gerą atsparumą drėgmei, tačiau ilgalaikis didelės drėgmės poveikis vis tiek gali turėti įtakos veikimui. Apsauginės dangos ir lygūs sluoksniai padeda tai sušvelninti.

K:Ar FR4 tinka automobilių elektronikai?

A:Taip, FR4 yra plačiai naudojamas automobilių elektronikoje dėl savo šiluminio stabilumo ir ilgaamžiškumo, nors ekstremalioms aplinkoms galima pasirinkti specifinius aukštos temperatūros variantus.

📌 Paskutinės mintys

SupratimasFR4 PCByra būtinas visiems, dirbantiems ar besimokantiems apie elektroninį dizainą ir gamybą. Dėl subalansuotų savybių jis yra daugybės įrenginių visame pasaulyje pagrindas. Nesvarbu, ar vertinate medžiagas naujam projektui, ar renkatės tiekėją, FR4 išlieka patikimu pasirinkimu.

Jei norite pagaminti aukštos kokybės FR4 PCB pagal jūsų specifikacijas, apsvarstykite galimybę bendradarbiauti suShenzhen Fanway Technology Co., Ltd— patikimas tikslių PCB gamybos sprendimų tiekėjas.Susisiekitemus.
