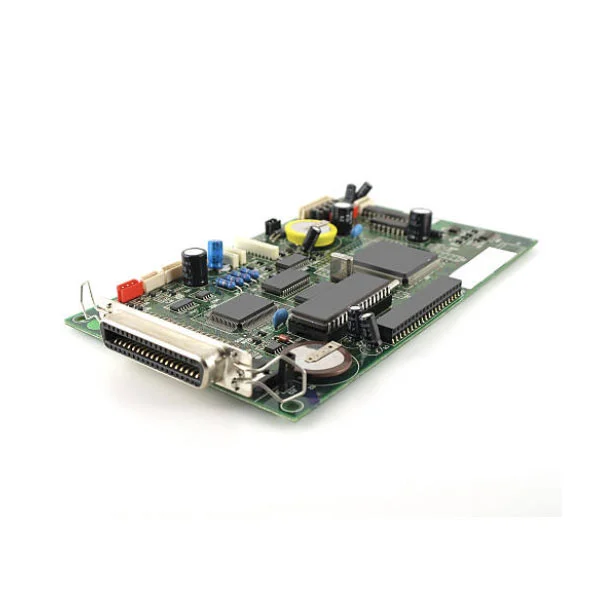

Hibridinės SMT THT technologijos PCB surinkimo paslauga

„Fanway“ hibridinės SMT THT technologijos PCB surinkimo paslauga sprendžia pagrindinį inžinerinį iššūkį: plokštės, kurioms reikalingi tiek smulkaus žingsnio paviršiaus montavimo įrenginiai, kad būtų galima greitai apdoroti signalą, tiek per skylutę komponentai, skirti energijos valdymui ir mechaniniam patvarumui. Ši paslauga nėra paprastas dviejų atskirų procesų derinys; tai kruopščiai sutvarkyta darbo eiga, kuri apsaugo SMT jungtis THT litavimo metu, taiko selektyvinį arba banginį litavimą tik po šiluminės apsaugos ir pristato mazgus, atitinkančius IPC-A-610 2 klasės standartus. Turėdama 12 metų mišrių technologijų patirtį, „Fanway“ valdo svarbią SMT ir THT zonų sąveiką, užtikrindama, kad tankios lustų išdėstymas kartu su didelėmis jungtimis ir maitinimo įrenginiais nepakenktų našumui ar patikimumui.

Kada reikalingas mišrus surinkimas?

Mišrus surinkimas išsprendžia esminį dizaino apribojimą: nė viena technologija neapdoroja kiekvieno komponento tipo optimaliai.

Siekiant užtikrinti signalo vientisumą ir tankį, SMT palaiko 01005 pasyviuosius, 0,3 mm žingsnio BGA ir didelės spartos sąsajas. Šiems komponentams reikia tikslaus litavimo pastos spausdinimo ir perpylimo profilių.

Dėl galios ir mechaninio atsparumo THT tvarko jungtis, reles, transformatorius ir didelius kondensatorius, kurie turi atlaikyti vibraciją, įterpimo ciklus ir dideles sroves. Kiauryminės jungtys suteikia traukos jėgą, viršijančią 50 N, o SMT negali prilygti.

Kai jūsų PCB reikalingos abi kategorijos, hibridinės SMT THT technologijos PCB surinkimo paslauga tampa vieninteliu praktiniu gamybos būdu. Bandant sujungti visus komponentus į vieną technologiją, aukojamas patikimumas (naudojant SMT maitinimo įrenginiams) arba švaistoma erdvė (naudojant THT smulkaus žingsnio IC).

Kaip sužinoti, ar jūsų projektui reikia mišraus surinkimo?

Peržiūrėkite savo medžiagų sąskaitą. Jei jame yra abi toliau nurodytos grupės, reikalingas mišrus surinkimas.

SMT grupė: BGA, QFP, QFN, LGA, lustų rezistoriai / kondensatoriai (0402, 0603) arba bet koks komponentas be laidų, einančių per plokštę.

THT grupė: DIP IC, kaiščių antraštės, gnybtų blokai, dideli elektrolitiniai kondensatoriai, galios MOSFET su skylutėmis, transformatoriai arba bet koks komponentas, kurį reikia mechaniniu būdu pritvirtinti per plokštę.

Plokštės su abiem grupėmis negali būti efektyviai surinktos naudojant vien SMT (THT komponentų negalima sudėti paimant ir uždėjus), nei vien THT (smulkaus žingsnio SMT komponentų negalima lituoti bangomis be tiltelio). Hibridinės SMT THT technologijos PCB surinkimo paslauga yra sukurtas sprendimas būtent šiam scenarijui.

Mūsų mišri surinkimo darbų eiga

Mes laikomės fiksuotos sekos, kad apsaugotume SMT jungtis THT litavimo metu.

1 veiksmas:Litavimo pastos spausdinimas ir SMT išdėstymas. Spausdinant trafaretu, pasta tepama tik ant SMT trinkelių. Mišrioms plokštėms naudojame pakopinius trafaretus, kad reguliuotume pastos storį įvairiose zonose. Didelės spartos išdėstymo mašinos pirmiausia montuoja SMT komponentus.

2 veiksmas:Reflow litavimas. Plokštė praeina per reflow orkaitę, kad užbaigtų SMT sujungimus. Šis veiksmas turi būti atliktas prieš įdedant THT, nes pakartotinio srauto temperatūra sugadintų daugumą THT komponentų (ypač jungtis su plastikiniu korpusu).

3 veiksmas:THT įterpimas. Operatoriai arba automatinės įdėjimo mašinos įdeda THT laidus per padengtas skylutes. Sudedamosios dalys dedamos viename lygyje su lenta; laidai laikomi tiesūs. Įterpimo jėga yra kontroliuojama, kad būtų išvengta netoliese esančių SMT litavimo jungčių įtrūkimų arba PCB deformacijos.

4 veiksmas:Banginis arba selektyvus litavimas. Plokštėms su daugybe THT komponentų, litavimas bangomis užbaigia visas jungtis vienu praėjimu. Tankiam mišriam išdėstymui su SMT komponentais arti THT trinkelių taikome selektyvų litavimą. Tik THT trinkelės gauna litavimą su mažesniu bangų aukščiu (2–5 mm, palyginti su 8–12 mm įprastais), kad būtų sumažintas šiluminis poveikis aplinkinėms SMT jungtims.

5 veiksmas:Apipjaustymas, valymas ir patikra. Pertekliniai laidai apipjaustomi, išvalomi srauto likučiai, po to atliekamas AOI vizualinis patikrinimas, rentgeno spinduliai paslėptoms jungtims (BGA, LGA) ir funkciniai bandymai.

Projektavimo taisyklės, lemiančios derlių

Trys DFM taisyklės tiesiogiai veikia mišraus surinkimo sėkmę.

Zonų atskyrimas: palikite bent 3 mm tarpą. Padėkite THT komponentus (jungtis, didelius kondensatorius) šalia plokštės kraštų ar kampų; padėkite smulkaus žingsnio SMT įrenginius (BGA) toliau nuo THT zonos. Mažiausias 3 mm tarpas apsaugo nuo mechaninių trukdžių įterpiant ir nuo litavimo purslų litavimo bangomis metu.

Skylės skersmuo: palikite 0,1–0,2 mm švino tarpą. THT trinkelės skylės turi būti 0,1–0,2 mm didesnės nei komponento laido skersmuo. Per ankšta ir įterpimas tampa sunkus arba neįmanomas; per laisvas ir komponentas pasislenka, dėl to prastas lydmetalio užpildymas arba nepakankamas žiedinio žiedo kontaktas.

Šiluminis reljefas ant didelių varinių plokštumų: THT trinkelės, prijungtos prie žemės arba maitinimo plokštumų, turi naudoti šiluminio reljefo stipinus. Be jų varinė plokštuma per greitai pašalina šilumą, todėl susidaro šaltos litavimo jungtys. Be to, SMT trinkelės šalia banginio litavimo zonų turi būti padengtos aukštos temperatūros juosta, kad būtų išvengta litavimo tiltelio.

Programos

Hibridinės SMT THT technologijos PCB surinkimo paslauga nėra universalus pasirinkimas; šiuose sektoriuose jis yra privalomas.

Automobilių elektronika:ECU, BMS, ADAS moduliai sujungia didelio tankio procesorius (SMT) su didelės srovės jungtimis ir relėmis (THT), kurios atlaiko vibraciją ir šiluminį ciklą.

Pramoniniai valdikliai ir maitinimo šaltiniai:PLC, servo pavaros ir pramoniniai galios moduliai naudoja SMT valdymo logikai, o THT - galios MOSFET, transformatoriams ir dideliems kondensatoriams, kuriems reikalingas efektyvus šilumos slopinimas.

Medicinos prietaisai:Pacientų monitoriai ir diagnostikos įranga priklauso nuo SMT jutiklių priekinėms dalims ir THT – maitinimo jungtims ir dažnai sujungtoms sąsajoms, kur mechaninis patvarumas yra labai svarbus.

Oro erdvė ir gynyba:Aukšto patikimumo sistemos nurodo THT visoms jungtims, kurias patiria smūgiai ir vibracija, o SMT apdoroja branduolius. Mišrus surinkimas yra vienintelis būdas įvykdyti abu reikalavimus vienoje plokštėje.

Kodėl mišriam surinkimui verta rinktis „Fanway“?

1. 12 metų mišrių technologijų patirtis. Nuo pat įkūrimo specializuojamės mišrių SMT-THT surinkimų srityje. Mūsų komanda tiksliai supranta, kurie išdėstymai sukelia banginio litavimo tiltelius, kurios įterpimo jėgos trūkinėja SMT jungtis ir kokie terminiai profiliai apsaugo abi technologijas. Šios žinios gaunamos tik iš metų gamybos duomenų, o ne iš vadovėlių.

2. IPC-A-610 2 klasės ir ISO 9001:2015 sertifikatas. Kiekviena plokštė atlieka AOI, rentgeno ir funkcinius testus. Medicinos ir automobilių pramonės klientams užtikriname visišką atsekamumą, atitinkantį ISO 13485 ir IATF 16949.

3. Vieno langelio paslauga nuo DFM iki pristatymo. Mes peržiūrime jūsų Gerber ir BOM, perkame komponentus, atliekame SMT ir THT surinkimą ir atliekame galutinį testavimą. Gaunate visiškai surinktą, patikrintą plokštę, nereikia derinti kelių pardavėjų.

4. Lankstūs kiekiai nuo prototipo iki didelės apimties. Nėra NRE standartiniams mišriems mazgams. Sudėtingoms plokštėms prieš pradedant gamybą teikiame inžinerinę peržiūrą ir proceso optimizavimą.

DUK

Kl .: koks yra tipiškas mišraus surinkimo laikas?
A: Prototipai užtrunka 5-7 darbo dienas. Maži kiekiai (iki 1000 vnt.) užtrunka 7-10 dienų. Didelės apimtys vertinamos kiekvienu atveju, paprastai 10-15 darbo dienų.

Kl .: Kada vietoj banginio litavimo reikia naudoti selektyvų litavimą?
A: Kai smulkaus žingsnio SMT komponentai (BGA, QFN) yra 5 mm atstumu nuo THT trinkelių arba kai THT komponentai yra jautrūs karščiui (pvz., jungtys su plastikiniais korpusais). Atrankinis litavimas šilumą skleidžia tik THT jungtims, apsaugodamas šalia esančius SMT įrenginius.

K: Ar mišriam surinkimui reikalinga speciali PCB medžiaga?
A: Daugeliu atvejų pakanka standartinio FR-4. Tačiau jei plokštėje yra didelės galios THT komponentai (transformatoriai, galios MOSFET), rekomenduojame didelės Tg medžiagos (Tg ≥ 150°C), kad atlaikytų banginį litavimo terminį šoką.

K: Ar SMT ir THT komponentus galima dėti toje pačioje plokštės pusėje?
A: Taip. Abu dedami ant viršutinės pusės yra įprasta, o apatinė pusė paliekama švari, kad būtų galima lituoti bangomis. Išlaikykite bent 2–3 mm tarpą tarp SMT trinkelių ir THT angų.

K: Ar „Fanway“ palaiko bešvinį litavimą?
A: Taip. Mūsų reflow ir banginio litavimo sistemos yra visiškai suderinamos su SAC305 ir kitais bešviniais lydiniais, atitinkamai nustatyti temperatūros profiliai.

Reikia mišraus surinkimo įvertinimo jūsų projektui? Siųskite savo Gerber failus ir MK mūsų inžinierių komandai. DFM ataskaitą ir pasiūlymą pateiksime per 24 valandas.
