Nuo PCB dizaino iki masinės gamybos, „Fanway“ teikia greito posūkio PCB gamybos paslaugas kaip vieno langelio sprendimus, kad būtų patenkinti jūsų įvairūs projekto reikalavimai ir pagreitina jūsų laiką iki rinkos.
„Fanway“ PCB dizaino ir išdėstymo paslaugos:Nuo koncepcijos iki gamybos paruoštų sprendimų

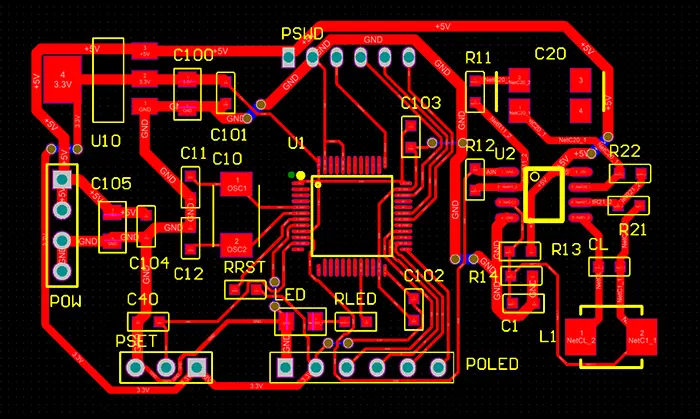

PCB dizainas ir PCB išdėstymas yra fizinio išdėstymo ir elektrinių jungčių kūrimo procesai, kurie yra atspausdintos plokštės (PCB), kuri sudaro beveik visų elektroninių prietaisų pagrindą. Tai apima schemos (grandinės schemos) transformaciją į gaminamą plokštę, paruoštą komponentų surinkimui. „Fanway“ esame ne tik PCB gamintojas ir tiekėjas Kinijoje. Mes teikiame greitą „PCB“ dizaino ir išdėstymo sprendimus, apimančius viską, pradedant nuo schemos kūrimo iki gamybos paruoštų failų pristatymo.
Didelio greičio, didelio tankio ir aukšto dažnio PCB dizainas
Sudėtingas sistemos lygio PCB išdėstymas
Signalo vientisumas (SI) ir galios vientisumas (PI) optimizavimas
EMI/EMC atitiktis ir šilumos valdymas
| Daiktas | Specifikacija/galimybė |
| Projektavimo programinė įranga | „Altium Designer“, „Cadence Allegro“, „Mentor Xpedition“, „Cadsoft“ („Eagle“) |
| Maksimalūs sluoksniai | 1-32 sluoksniai (standartinis dizainas), palaiko bet kurį sluoksnio HDI |
| Min. Pėdsakų plotis/erdvė | 0,05 mm / 0,05 mm (lazerio gręžimo technologija) |
| Impedance Control | ± 5% tolerancija (palaiko vienos rūšies/diferencinės varžos projektą) |
| Aukšto dažnio dizainas | Iki 40 GHz (RF grandinės, mikrobangų moduliai) |
| Projektavimo standartai | IPC-2221, IPC-7351, ISO9001 sertifikuotas |
12 ir daugiau metų PCB pramonėje, sėkmingai pristatomi daugybė dizaino projektų.
Mes teikiame preliminarius dizaino pasiūlymus per 48 valandas.
DFM (gaminamumo dizainas) Analizė sumažina masinės gamybos sąnaudas.
Be mokesčių dizaino konsultacijos, trikčių šalinimas ir masinės gamybos palaikymas.
Mes pasirašome neatskleidimo susitarimus (NDA) griežtai saugančius intelektinę nuosavybę.
1 klausimas: kiek laiko trunka projektavimo procesas?
A: Paprastai 3–6 savaitės, atsižvelgiant į sudėtingumą (pvz., 10 darbo dienų 4 sluoksnio PCB).
2 klausimas: Ar palaikote dizaino modifikacijas?
A: Taip. Mes siūlome 1-2 nedidelius pakeitimus nemokamai, kad užtikrintume 100% klientų pasitenkinimą.
3 klausimas: Kokios įvesties medžiagos reikalingos?
A: schemos, mechaniniai brėžiniai, pagrindiniai komponentų duomenų lapai ir projektavimo reikalavimo dokumentai.
4 klausimas: Ar galite padėti išspręsti masinę gamybos problemą?
A: Absoliučiai. Mes teikiame visą gyvybės ciklo techninę pagalbą nuo dizaino iki masinės gamybos.
