Spausdintos plokštės(PCB) yra tylus šių dienų elektronikos stuburas. Nesvarbu, ar išmaniajame telefone, automobilių valdymo sistemoje, medicininiame skaitytuve ar aviacijos ir kosmoso navigacijos modulyje PCBS suteikia fizinį ir elektrinį pagrindą, jungiantį visus komponentus. Supratimas, kaip jie veikia, prasideda nuo to, kokį pamainą jie atnešė į technologijas. Prieš PCB, laidai buvo atliekami rankiniu būdu su jungtimis nuo taško iki taško. Šis metodas buvo ne tik linkęs į klaidas, bet ir ribotą mastelį. PCBS išsprendė šias problemas siūlydamas standartizuotas ir sluoksniuotas struktūras, užtikrinančias kompaktišką dizainą, patikimumą ir masinės gamybos efektyvumą.
Taigi, kaip tiksliai jie veikia? Iš esmės PCBS tarnauja trims pagrindiniams tikslams:
Mechaninė parama- Komponentų apsauga vietoje.
Elektros jungtys- Laidūs dabartinio srauto keliai.
Signalo vientisumas- užtikrinant, kad elektroniniai signalai keliauja su minimaliais praradimais ar trukdžiais.

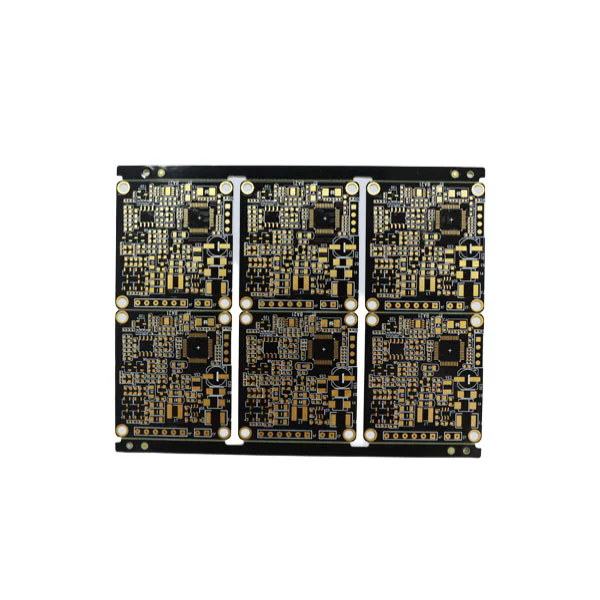

Statyba apimasubstratai, paprastai FR4 stiklo pluošto ar kitos medžiagos, kurios veikia kaip izoliacinis sluoksnis. Be to, varinės folijos yra laminuotos, išgraviruotos į kelius ir padengtos apsauginėmis apdaila. Galutinis rezultatas yra kruopščiai suprojektuota plokštė, kurioje galima montuoti rezistorius, kondensatorius, mikroschemas ir jungtis.
PCB gali būti vienpusis, dvipusis arba daugiasluoksnis, atsižvelgiant į dizaino sudėtingumą. Daugiasluoksniai PCB - kartais pasiekiantys daugiau nei 40 sluoksnių - yra būtini pažangiai skaičiavimo ir telekomunikacijų įrangai, kur signalo maršruto tankis yra kritinis. Jie įtraukiavias(Vertikalūs sujungimai), leidžiančios signalus praeiti per skirtingus sluoksnius, išlaikant vientisumą našumui.
Šilumos valdymas yra dar vienas esminis PCB vaidmuo. Projektuodami šiluminius VIA, šilumos kriaukles ar specialius vario liejimus, gamintojai užtikrina, kad jautrūs komponentai išliks saugioje darbo temperatūroje. Be tokių projektavimo sumetimų, sistemos gedimo rizika žymiai padidėja.
Pramonės įmonės priklauso nuo įvairių tipų PCB, pritaikytos konkrečioms programoms. Supratimas, kaip šios variantų funkcija suteikia įžvalgos, kodėl PCB išlieka būtini pasaulinėje elektronikos gamyboje.
Vienpusiai PCB: Tai yra paprasčiausias tipas, kurio variniai takai yra tik vienoje lentos pusėje. Jie yra ekonomiški ir plačiai naudojami skaičiuotuvuose, radijo imtuvuose ir paprastoje vartojimo elektronikoje.
Dvipusiai PCB: Abiejose pusėse esančias vario takelius, jie leidžia sudėtingesnius grandinės dizainus. Komponentai gali būti montuojami iš abiejų pusių, padidinant tankį.
Daugiasluoksnis PCB: Šiomis lentomis sudaro trys ar daugiau laidžiojo vario sluoksnių, šios plokštės tvarko labai sudėtingas pritaikymus. Išmanieji telefonai, pažangūs medicinos prietaisai ir „Aerospace“ elektronika dažnai remiasi jais.
Tvirti PCB: Pagaminti ant tvirtų substratų, jie siūlo stabilumą ir ilgaamžiškumą, todėl jie yra paplitę daugelyje elektroninių prietaisų.
Lankstus PCB: Sukonstruotos naudojant sulenkamas medžiagas, tokias kaip poliimidas, jos gali susukti ir sulankstyti, idealiai tinka nešiojamiems daiktams ir kompaktiškai elektronikai.
Standžios rutulio PCB: Hibridas, kuriame derinamos standžios ir lanksčios vietos, tuo pačiu metu siūlantis konstrukcinį stabilumą ir dizaino lankstumą.
Aukšto dažnio PCB: Pagaminta iš specializuotų medžiagų, jie užtikrina signalo tikslumą tokioms programoms kaip telekomunikacijos ir radaro sistemos.
Norėdami aiškiai pabrėžti profesionalius produkto parametrus, čia yra suvestinės lentelė:
| Parametras | Tipiškas diapazonas/specifikacija | Taikymo pavyzdys |
|---|---|---|
| Pagrindinė medžiaga | FR4, poliimidas, CEM-1, Rogersas | Vartojimo elektronika, automobilių, RF įranga |
| Vario storis | 0,5 uncijos - 6 uncijos | Galios lentos, pramoninė kontrolė |
| Sluoksnių skaičius | 1 - 40+ | Nuo žaislų iki superkompiuterių |
| Paviršiaus apdaila | Hasl, Enig, OSP, panardinamas sidabras, panardinimo skarda | Pagerina litavimo, atsparumo korozijai |
| Minimalus pėdsakų plotis/tarpai | 2 - 4 mil | Didelio tankio sujungimo (HDI) įtaisai |
| Darbinė temperatūra | -55 ° C iki +150 ° C (specialūs dizainai iki 200 ° C +) | Aviacijos, karinė, pramoninė kontrolė |
| Dielektrinė konstanta (DK) | 2.2 - 4.5, atsižvelgiant į medžiagą | Aukšto dažnio signalo perdavimas |
| Šilumos laidumas | 0,25–2,0 W/mk (priklausomai nuo substrato) | Šilumą jautrios grandinės |
Šie parametrai diktuoja kiekvieno PCB našumą, ilgaamžiškumą ir patikimumą. Gamintojai kruopščiai pasirenka specifikacijas, pagrįstas galutinio vartojimo reikalavimais. Pavyzdžiui, automobilių ECU PCB reikalauja didesnio atsparumo šilumai ir vibracijos tolerancija, palyginti su paprasta buitine LED apšvietimo plokštė.
Spausdintos plokštės patikimumas priklauso ne tik nuo projektavimo, bet ir nuo tikslių gamybos procesų. Aukštos kokybės PCB reikalauja griežtai laikytis tarptautinių standartų, tokių kaip IPC-A-600 (spausdintų lentų priimtinumas). Paprastai procesas apima šiuos veiksmus:
Dizainas ir išdėstymas- Inžinieriai sukuria schemą ir išverčia ją į „Gerber“ failus, kurie diktuoja vario modelius, gręžimo skylutes ir litavimo kaukes.
Substrato paruošimas- FR4 arba pasirinkta medžiaga supjaustyta ir laminuota vario folija.
Vaizdo perdavimas ir ofortas- Spausdinami grandinės modeliai, o nepageidaujamas varis yra išgraviruotas, paliekant laidus kelius.
Gręžimas ir dengimas- Skylės yra išgręžtos dėl VIA ir komponentų laidų, po to padengtos, kad būtų užtikrintas laidumas.
Litavimo kaukės programa- Taikomas apsauginis polimero sluoksnis, izoliuojantys pėdsakai ir užkertant kelią lydmetalio tiltui.
Paviršiaus apdaila- Hasl (karšto oro litavimo lyginimas), „Enig“ (elektros nikelio panardinimo auksas) ar kitos apdailos elementai yra naudojami siekiant pagerinti litavimo galimybes.
Šilko ekrano spausdinimas- Pridedamos nuorodos ženklai, logotipai ir etiketės.
Elektros bandymai-Skraidymo zondo ar armatūros pagrindu atliktas bandymas užtikrina, kad visos jungtys galioja ir nėra šortų ar atvirų grandinių.
Galutinis patikrinimas ir pakuotė- Lentos vizualiai tikrinamos, matuojamos ir supakuojamos pagal klientų reikalavimus.
Patikimumą dar labiau sustiprina tokie metodai kaip:
Impedance Controlgreitaeigiai skaitmeninės grandinės.
Šilumos reljefo pagalvėlėsNorėdami optimizuoti litavimą.
Mikrovijos technologijakompaktiškam HDI PCBS.
Konforminės dangosDėl drėgmės ir atsparumo dulkėms.
Pasauliniai gamintojai taip pat įgyvendinaKokybės valdymo sistemostokių kaip ISO 9001, ISO/TS 16949 (Automotive) ir AS9100 (aviacijos ir kosmoso). Tai užtikrina nuoseklius veiklos rezultatus ir reikalavimus reikalaujančias pramonės šakas.
PCB ateitis ir toliau vystosi su greitomis technologinėmis tendencijomis. Atsirandančios programos5G, AI varomi prietaisai, elektrinės transporto priemonės ir IoTPlonesnės, greitesnės ir patvaresnės paklausos lentos. Naujovės apima:
HDI (didelio tankio sujungimo) PCBS: Leisti daugiau komponentų mažesnėse erdvėse, įgalinant išmaniuosius telefonus ir nešiojamąsias technologijas.
Įterpti komponentai: Pasyvių ir aktyvių komponentų integravimas tiesiai į PCB sluoksnius, kad būtų galima sutaupyti vietos.
Metalo šerdies PCB: Naudojant aliuminio ar vario pagrindus, siekiant padidinti šilumos išsklaidymą LED apšvietime ir galios elektronikoje.
Biologiškai skaidomi substratai: Atsakydamas į tvarumo problemas, ekologiški PCB atkreipia dėmesį.
3D atspausdinti PCB: Siūlo lanksčią prototipų kūrimą ir pritaikytą geometriją.
Kadangi pramonės šakos reikalauja aukštesnio dažnio, greitesnio greičio ir geresnio energijos vartojimo efektyvumo, PCB technologija ir toliau prisitaiko. Pvz., Automobilių elektronika vis dažniau reikalauja lentų, galinčių atlaikyti didelę vibraciją, plačią temperatūros diapazoną ir elektromagnetinių trukdžių valdymą. Medicinos prietaisai priklauso nuo miniatiūrinių PCB, kurie palaiko didelį patikimumą gelbėjimo įrangoje. Telekomunikacijų įmonės investuoja į aukšto dažnio PCB, kad užtikrintų minimalų signalo praradimą 5G bazinėse stotyse.
Šių naujovių poveikis yra didelis: geresnis ryšys, saugesnis transportavimas, pažangiosios sveikatos priežiūra ir efektyvesnis energijos suvartojimas. Iš esmės spausdintų grandinių lentų raida daro tiesioginę įtaką pasaulinės technologijos infrastruktūros ateičiai.
1 klausimas: Kiek laiko trunka spausdinta plokštė?
Aukštos kokybės PCB gali trukti nuo 10 iki 20 metų, atsižvelgiant į naudojimo sąlygas, medžiagų pasirinkimą ir šiluminį valdymą. Pramoniniai ir kosmoso laipsnio PCB, suprojektuoti su griežtesnėmis specifikacijomis, gali trukti dar ilgiau, tinkamai prižiūrint.
2 klausimas: Kaip pasirinkti tinkamą PCB savo programai?
Tinkamo PCB pasirinkimas apima veiklos aplinkos, galios reikalavimų, signalo greičio ir fizinio projektavimo apribojimų vertinimą. Pavyzdžiui, lankstūs PCB yra idealūs nešiojamiems įrenginiams, o daugiasluoksnės standžios lentos yra geresnės greitųjų duomenų apdorojimo sistemoms. Konsultacijos su patyrusiu gamintoju užtikrina optimalų medžiagų ir dizaino pasirinkimą.
Spausdintos plokštės yra paslėpta šiuolaikinių technologijų jėga, užtikrinančios, kad įrenginiai išliks funkcionalūs, patikimi ir efektyvūs. Nuo pagrindinių vieno sluoksnio vartotojų prietaisų dizaino iki sudėtingų daugiasluoksnių konstrukcijų aviacijos ir medicinos įrangoje, PCB ir toliau vystosi ir prisitaiko prie naujų iššūkių.
AtVentiliatorius, mes deriname pažangias technologijas, griežtus kokybės standartus ir pramonės patirtį, kad pateiktume PCB, tenkinančius įvairius pasaulinius reikalavimus. Jei ieškote patikimo partnerio, kuris palaikytų jūsų elektronikos gamybos poreikius,Susisiekite su mumisŠiandien ir sužinokite, kaip galime įjungti jūsų naujoves.
-
