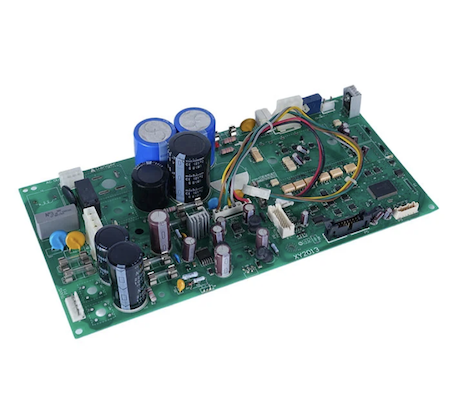

„Iki rakto“ PCB surinkimas automobilių ir mobiliųjų technologijų reikmėms

„Fanway“ automobiliams ir mobiliosioms technologijoms skirtas „iki rakto“ PCB surinkimas tiekia visiškai surinktas plokštes, kurios atitinka jūsų elektros specifikacijas ir gamybos grafiką.  Jūsų inžinierių komandos pasirenka „Fanway“, nes vienu metu sprendžiame dvi problemas: logistinę kelių tiekėjų koordinavimo naštą ir techninį sudėtingų PCB gamybos iššūkį. Mūsų gamyba palaiko HDI, standžiojo lankstumo, greitaeigius laminatus ir daugiasluoksnes konstrukcijas iki 108 sluoksnių su varžos valdymu ir smulkių linijų galimybe kompaktiškiems maketams. Tik vienas tiekėjas, vienas kokybės standartas, vienas pristatymas, nepakenkiant laivo veikimui

Kas yra „iki rakto“ PCB surinkimas?

PCB surinkimas iki galo – tai pilnas elektroninės gamybos paslaugų modelis, kai vienas tiekėjas valdo visą gamybos procesą. Pateikiate dizaino failus, tokius kaip „Gerbers“ ir „BOM“ (BOM). Paslaugų teikėjas tvarko visa kita: komponentų pirkimą, PCB gamybą, SMT ir THT surinkimą, patikrinimą ir testavimą bei galutinį siuntimą. Jūs gaunate visiškai surinktą, patikrintą plokštę, paruoštą integruoti į jūsų gaminį.

Siuntinio surinkimo modelyje komponentus perkate patys ir pateikiate surinkėjui. Tam reikia valdyti kelis santykius su tiekėjais, stebėti pristatymo laiką, tvarkyti atsargas ir įsisavinti pirkimo riziką. „Iki rakto“ modelyje visa tai pereina paslaugų teikėjui. Tiekėjas prisiima visą atsakomybę už kiekvieno komponento tiekimą, kokybę, kainą ir pristatymą.

Pagrindiniai mūsų PCB surinkimo iki galo privalumai

1. Vienas tiekėjas, vienas atskaitomybės punktas
„Fanway“ priklauso visas procesas ir nėra vietos tiekėjams badyti pirštais. Jei komponentas vėluoja, jei plokštės bandymas nepavyksta, jei specifikacija nesuprantama, raktų tiekėjas tai išsprendžia tiesiogiai. Jūs nepraleidžiate laiko tarpininkaudami tarp PCB gamintojų, komponentų platintojų ir surinkimo namų.

2. Sumažėjusios viešųjų pirkimų ir administracinės išlaidos
Kelių tiekėjų valdymas reiškia kelis RFQ, pirkimo užsakymus, sąskaitas faktūras ir būsenos skambučius. Surinkimas iki galo pašalina šiuos neefektyvumus. Viena kaina, vienas pirkimo užsakymas, viena sąskaita faktūra, vienas pristatymas. Jūsų pirkimų komanda daugiausia dėmesio skiria strateginėms užduotims, o ne komponentų pristatymo laikui.

3. Greitesnis laikas patekti į rinką dėl integruoto planavimo
Kai PCB gamyba, komponentų pirkimas ir surinkimas planuojami kartu, bendras gamybos ciklas sutrumpėja. Medžiagų prieinamumą deriname su plokščių gamybos ir surinkimo pajėgumais, sumažindami prastovos laiką tarp etapų. Prototipų užsakymai gali būti išsiųsti per 24 valandas; apimties užsakymai vykdomi pagal suderintą grafiką, kuris sumažina bendrą pristatymo laiką.

4. Išlaidų pranašumai perkant dideliais kiekiais
Mūsų automobilių ir mobiliųjų technologijų spausdintinių plokščių surinkimo iki galo tiekėjai perka komponentus keliems klientų projektams, sujungdami paklausą į didesnius kiekius. Ši perkamoji galia užtikrina geresnę kainą, nei gali įsigyti atskiri pirkėjai. Šios sutaupytos lėšos kartu su mažesnėmis vidaus pirkimo išlaidomis perduodamos jums.

5. Rizikos perkėlimas: inventorius, kaina ir padirbinėjimas
Pagal „iki rakto“ susitarimą tiekėjas saugo komponentų atsargas, sugeria kainų svyravimus ir garantuoja autentiškumą. Jūs nesate veikiami pasenusių komponentų rizikos, rinkos kainų šuolių ar padirbtų dalių. Jei komponentas tampa nepasiekiamas, pateikiame alternatyvų arba perdarome rekomendacijas, kol tai nepaveiks jūsų gamybos.

Ką apima mūsų „iki raktų“ paslauga?

BOM peržiūra ir komponentų gyvavimo ciklo analizė
Prieš ką nors įsigydami, peržiūrime jūsų medžiagų sąmatą, kuriame nėra dalių, kurių eksploatavimo laikas baigiasi, ir pasenusių elementų. Mes anksti pažymime rizikas ir rekomenduojame pasirinkti alternatyvas arba koreguoti dizainą, kad išvengtume pirkimo vėlavimo.

PCB gamyba
Gaminame plikas lentas pagal jūsų „Gerber“ specifikacijas, atraminių sluoksnių skaičius nuo 1 iki 108, plokštės storis nuo 0,2 mm iki 10,0 mm, plokščių dydžiai iki 610 mm x 1200 mm. Paviršiaus apdaila apima ENIG, HASL, OSP, kietą auksą ir panardinamą skardą / sidabrą.

Komponentų tiekimas
Visus komponentus tiekiame iš įgaliotų platintojų ir franšizės agentų. Mūsų tiekimo grandinės tinklas apima daugiau nei 20 milijonų atsargų dalių, tiesiogiai integruotų į „Mouser“, „DigiKey“ ir „Arrow“. Nenaudojamos pilkosios rinkos dalys.

PCB surinkimas
Montuojame naudodami SMT išdėstymą (įskaitant 01005 ir 0,3 mm žingsnio BGA), litavimą per skylutes ir mišrios technologijos surinkimą su selektyviniu litavimu. Kiekviena mūsų 8 SMT linijos talpina iki 10 milijonų komponentų per 24 valandas.

Testavimas ir kokybės kontrolė
Kiekvienai plokštei taikomas AOI, rentgeno patikra (BGA ir paslėptoms jungtims), grandinės bandymai, funkciniai bandymai ir įdegimo bandymai, jei reikia. Bandymų planai yra pritaikyti jūsų dizainui.

Pakavimas ir pristatymas
Plokštės valomos, padengiamos atitinkama danga, jei nurodyta, supakuojamos pagal ESD standartus ir siunčiamos į jūsų nurodytą vietą su visa atsekamumo dokumentacija.

Mūsų techninės galimybės

1-108 sluoksnių, 0,2-10,0 mm storio
Šis asortimentas apima paprastas dviejų sluoksnių plokštes ir sudėtingas 50 sluoksnių užpakalines plokštes. Nekeisdami tiekėjo galite sukurti didelio tankio jungtis kompaktiškiems įrenginiams arba storas, standžias plokštes, skirtas pramoniniam energijos tiekimui.

Maksimalus plokštės dydis 610 mm × 1200 mm
Didelės plokštės pagerina medžiagų panaudojimą, sumažindamos vienos plokštės kainą didelės apimties gamybai. Šis pajėgumas taip pat palaiko didelių gabaritų plokštes, naudojamas telekomunikacijų ir pramonės valdymo įrangoje.

2.5mil linija/tarpas, 0.1mm minimalus skylės dydis
Šios smulkios tolerancijos leidžia nukreipti didelio tankio miniatiūrinius komponentus, tokius kaip 01005 pasyvūs ir smulkaus žingsnio BGA. Jūsų kompaktiškas dizainas gali būti gaminamas neprarandant maršruto tankio.

Impedanso valdymas ±10% tolerancija
Tikslus impedanso suderinimas yra labai svarbus didelės spartos skaitmeninėms ir RF grandinėms. Mūsų ±10% tolerancija užtikrina signalo vientisumą, sumažindama atspindį ir nuostolius perdavimo linijose.

Vario storis nuo 0,5 OZ iki 12 OZ
Didelis vario svoris palaiko didelės srovės galios konstrukcijas, todėl jūsų plokštė gali nešti didelę srovę be perkaitimo. Būtinas maitinimo šaltiniams, variklių pavaroms ir automobilių maitinimo moduliams.

Išplėstinė materialinė pagalba
Be FR-4, siūlome aukšto dažnio laminatus (Rogers, Arlon, Taconic), didelio Tg medžiagas (TU-872, TU-883) ir mažo nuostolio pagrindus (Panasonic M6/M7). Tai leidžia pasirinkti medžiagą, atitinkančią jūsų paskirtį: RF našumą, terminį stabilumą arba mažus dielektrinius nuostolius.

Pramonės, kurias aptarnaujame

Automobilių ir mobiliųjų technologijų PCB surinkimas iki galo yra plačiai taikomas šiose srityse:

Automobilių elektronika: ECU, BMS plokštės, ADAS moduliai, apšvietimo valdikliai. Mūsų agregatas atitinka IATF 16949 atsekamumo reikalavimus ir yra labai patikimos litavimo jungtys, skirtos vibracijai jautrioje aplinkoje.

Medicinos prietaisai: Pacientų monitoriai, diagnostinė įranga, nešiojami instrumentai. ISO 13485 sertifikuoti procesai užtikrina nuoseklią kokybę ir išsamią dokumentaciją, kad atitiktų norminius reikalavimus.

Pramoniniai valdikliai: PLC, variklių pavaros, maitinimo šaltiniai, automatikos sistemos. Platus vario storio pasirinkimas ir tvirtas medžiagų pasirinkimas užtikrina nuolatinį veikimą gamykloje.

Telekomunikacijos ir tinklai: Maršrutizatoriai, jungikliai, bazinių stočių įranga, optiniai siųstuvai-imtuvai. Impedanso valdymas ir didelio sluoksnių skaičiaus galimybės palaiko signalo vientisumą esant aukštiems dažniams.

Buitinė elektronika ir daiktų internetas: Nešiojami drabužiai, išmanieji namų įrenginiai, belaidžiai moduliai. Tikslus išdėstymas ir greitas apdorojimas palaiko greitus produktų kūrimo ciklus.

Kaip surinkimas iki galo supaprastina jūsų gamybą?

Užuot valdę fragmentuotą tiekimo grandinę, mūsų automobilių ir mobiliųjų technologijų PCB surinkimas iki galo suteikia jums vieną integruotą darbo eigą. Štai ką tai reiškia praktiškai:

Nėra atskiro tiekėjo kvalifikacijos
Valdome visus tolesnius tiekėjus. „Fanway“ kvalifikuojate vieną kartą, o ne kiekvieną PCB gamintoją ir komponentų platintoją atskirai.

Nelaikoma komponentų atsargų
Mes atliekame komponentų inventorių. Prototipams ar gamybai jums nereikia sandėlio ploto ar saugos atsargų.

Nereikia ieškoti kelių būsenos atnaujinimų
Jūsų projekto vadovas pateikia konsoliduotas pažangos ataskaitas. Vienas būsenos skambutis apima viską: PCB gamybą, komponentų pristatymą, surinkimą, testavimą ir pristatymą.

Jokio koordinuojamo grąžinimo ar perdirbimo
Jei iškyla problema, ją sprendžiame visapusiškai. Nereikia nustatyti, ar PCB tiekėjas, komponentų pardavėjas ar surinkimo linija sukėlė problemą – mums priklauso rezoliucija.

Klausimai ir atsakymai

Kl.: Kokių failų reikia norint pradėti „iki rakto“ projektą?
A: Jums reikia „Gerber“ failų (arba CAD duomenų), visos MK su gamintojo dalių numeriais ir kiekiais bei „pasirinkimo ir vietos“ koordinačių failo. Surinkimo brėžiniai ir bandymo specifikacijos yra neprivalomi, bet rekomenduojami.

Kl .: Kiek laiko trunka surinkimas iki galo?
A: Prototipai su standartiniais komponentais pristatomi per 24 valandas. Didelės apimties užsakymai paprastai užtrunka nuo 10 iki 20 darbo dienų, atsižvelgiant į komponentų pristatymo laiką ir plokštės sudėtingumą. Galimos pagreitintos parinktys.

Kl.: Ar komponentus gaunate tik iš įgaliotų kanalų?
A: Taip. Perkame tik iš įgaliotų platintojų (Mouser, DigiKey, Arrow ir kt.) ir franšizės agentų. Visi komponentai yra atsekami iki originalių gamintojų. Nepriimamos pilkosios rinkos arba padirbtos dalys.

Kl.: Kas atsitiks, jei komponentas yra pasenęs arba jo pristatymo laikas yra ilgas?
A. Peržiūrėdami KS pažymime pasenusius arba ilgai trunkančius komponentus ir rekomenduojame alternatyvas. Dirbame su jumis, kad patvirtintume keitimus prieš pradedant tiekimą, todėl gamyba nevėluoja.

K: Kokius testus atliekate?
A: Testavimas apima AOI, BGA rentgeno patikrą, grandinės testavimą, funkcinį testavimą ir įdegimą. Bandymo planas yra pritaikytas pagal jūsų dizaino reikalavimus. Mes netaikome visiems tinkamos bandymo strategijos.

K: Ar yra minimalus užsakymo kiekis?
A: Ne. Priimame prototipų užsakymus nuo 1 vnt. Didelės apimties užsakymai apima nuo mažų partijų iki didelės apimties gamybos.

Pasiruošę supaprastinti savo PCB gamybą? Siųskite savo Gerber failus ir MK mūsų inžinierių komandai. Mes pateiksime išsamią citatą ir DFM peržiūrą per 24 valandas.
