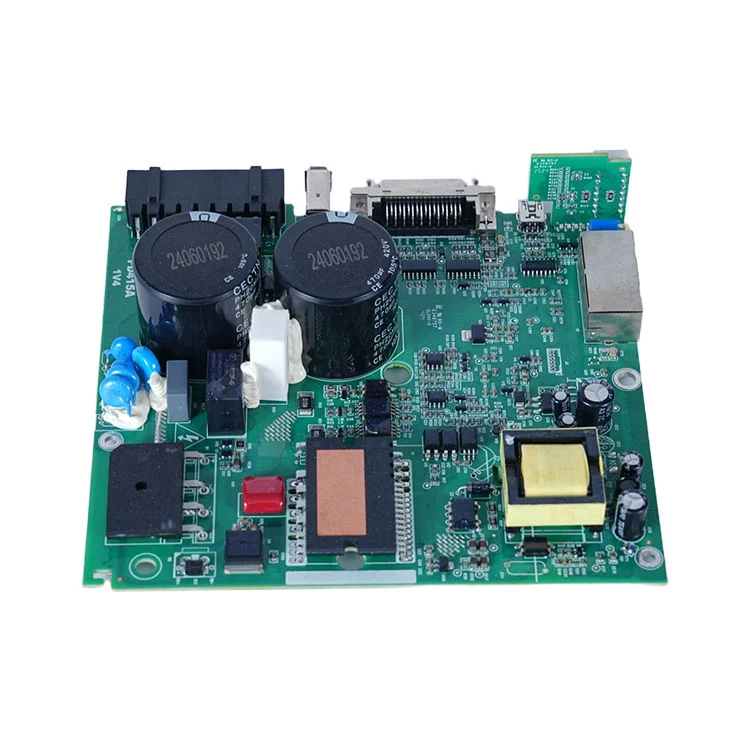

PCB prototipo surinkimasvaidina pagrindinį vaidmenį šiuolaikinėje elektronikos gamyboje. Tai leidžia inžinieriams ir dizaineriams išbandyti, patvirtinti ir optimizuoti grandinių projektus prieš pradedant visapusišką gamybą. Surinkus PCB prototipą, galima anksti nustatyti galimus projektavimo trūkumus, užtikrinant didesnį patikimumą ir mažesnes gamybos sąnaudas. Shenzhen Fanway Technology Co., Ltd., mes specializuojamės teikti aukštos kokybės PCB prototipų surinkimo paslaugas, pritaikytas tiek pradedančiųjų, tiek įsitvirtinusių įmonių poreikiams.
PCB prototipo surinkimas paprastai apima elektroninių komponentų litavimą ant spausdintinės plokštės, kad būtų sukurtas veikiantis prototipas. Šis procesas ne tik patikrina konstrukcijos elektrines charakteristikas, bet ir suteikia apčiuopiamą modelį gaminių demonstravimui, bandymams ir tolesniam vystymui.
PCB prototipo surinkimas apima keletą pagrindinių žingsnių, užtikrinančių, kad galutinis produktas atitiktų dizaino specifikacijas:
PCB gamyba:Shenzhen Fanway Technology Co., Ltdгарантира дека секое собрание на прототип на ПХБ ги исполнува овие стандарди, обезбедувајќи висока доверливост и репродуктивност.
Komponentų tiekimas:Многу компании може да се запрашаат зошто е неопходно склопување на прототипот пред целосното производство. Еве ги главните предности:
Surinkimo procesas:Komponentai montuojami ant PCB naudojant paviršinio montavimo technologiją (SMT) arba per skylę technologiją (THT). Priklausomai nuo sudėtingumo, gali būti naudojamos automatinės mašinos arba rankinio surinkimo būdai.
Litavimas:Litavimas sutvirtina komponentus elektriškai ir mechaniškai. Litavimas iš naujo yra įprastas SMT, o banginis arba rankinis litavimas naudojamas THT komponentams.
Patikra ir bandymai:Surinkus, funkcinis testavimas užtikrina, kad prototipas tinkamai veiktų. Šis veiksmas gali apimti vizualinį patikrinimą, automatinį optinį patikrinimą (AOI) ir elektrinį bandymą.
Šis procesas užtikrina, kad PCB prototipas ne tik veiktų taip, kaip numatyta, bet ir būtų patikima masinės gamybos atskaita.
Profesionalus PCB prototipo surinkimas reikalauja griežtai laikytis techninių specifikacijų. Žemiau yra lentelė, kurioje apibendrinami tipiniai parametrai:
| Parametras | Aprašymas |
|---|---|
| Lentos dydis | Mažiausias: 10 mm x 10 mm, didžiausias: 500 mm x 500 mm |
| Sluoksnių skaičius | 1–12 sluoksnių, priklausomai nuo dizaino sudėtingumo |
| Komponentų tipai | SMT, THT, mišrus surinkimas |
| Litavimo kaukė | Žalia, raudona, mėlyna arba pritaikyta |
| Paviršiaus apdaila | HASL, ENIG, OSP arba panardinimo sidabras |
| Komponentų išdėstymo tikslumas | ±0,05 mm SMT komponentams |
| Testavimas ir patikra | AOI, rentgeno, funkciniai tyrimai |
Shenzhen Fanway Technology Co., Ltd. užtikrina, kad kiekvienas PCB prototipo agregatas atitiktų šiuos standartus, užtikrinant aukštą patikimumą ir atkuriamumą.
Daugeliui įmonių gali kilti klausimas, kodėl prototipų surinkimas yra būtinas prieš pradedant gaminti visą. Štai pagrindiniai privalumai:
Klaidų aptikimas:Ankstyvas projektavimo trūkumų nustatymas leidžia išvengti brangių klaidų masinėje gamyboje.
Dizaino patvirtinimas:Inžinieriai gali išbandyti našumą realiomis sąlygomis.
Laiko efektyvumas:Greitas prototipų kūrimas pagreitina produkto kūrimo ciklus.
Ekonomiškas:Problemų aptikimas ir taisymas prototipo etape yra daug pigesnis nei masinės gamybos plokščių perdirbimas.
Iš esmės PCB prototipas sumažina riziką, taupo laiką ir užtikrina geresnę produkto kokybę.
Aukštos kokybės PCB prototipo surinkimas priklauso nuo kvalifikuotos inžinerijos, pažangios įrangos ir griežtos kokybės kontrolės derinio:
Komponento patikrinimas:Prieš montuodami įsitikinkite, kad visos dalys atitinka specifikacijas.
Tikslus išdėstymas:Naudojant automatines paėmimo ir padėjimo mašinas tiksliam SMT komponentų išdėstymui.
Kontroliuojamas litavimas:Siekiant išvengti defektų, atidžiai stebimi perpylimo ir banginio litavimo parametrai.
Nuodugnus testavimas:Funkcinis patikrinimas užtikrina, kad surinkta plokštė atitinka elektros ir mechaninius reikalavimus.
„Shenzhen Fanway Technology Co., Ltd“ taiko šią geriausią praktiką, garantuodama PCB prototipus, paruoštus patikimam vertinimui ir tolesniam vystymui.
1 klausimas: kuo skiriasi PCB prototipo surinkimas ir gamybos PCB surinkimas?
A1:PCB prototipo surinkimas paprastai apima elektroninių komponentų litavimą ant spausdintinės plokštės, kad būtų sukurtas veikiantis prototipas. Šis procesas ne tik patikrina konstrukcijos elektrines charakteristikas, bet ir suteikia apčiuopiamą modelį gaminių demonstravimui, bandymams ir tolesniam vystymui.
2 klausimas: kiek laiko užtrunka PCB prototipo surinkimo užbaigimas?
A2:Apdorojimo laikas priklauso nuo plokštės sudėtingumo ir komponentų prieinamumo. Paprastai tai svyruoja nuo 5 iki 15 darbo dienų. Shenzhen Fanway Technology Co., Ltd teikia greitas paslaugas skubiems projektams.
3 klausimas: Ar galiu išbandyti savo dizainą PCB prototipo surinkimo etape?
A3:Taip, funkcinis testavimas yra standartinė prototipo surinkimo dalis. Tai leidžia dizaineriams patikrinti grandines, išbandyti programinės įrangos integravimą ir optimizuoti dizaino našumą prieš pereinant prie masinės gamybos.
PCB prototipo surinkimas yra būtinas keliuose sektoriuose:
Buitinė elektronika:Greita iteracija išmaniesiems telefonams, nešiojamiesiems įrenginiams ir išmaniesiems namų įrenginiams.
Automobilių elektronika:Valdymo modulių, jutiklių ir ekrano blokų testavimas.
Medicinos prietaisai:Diagnostinės ir stebėjimo įrangos saugumo ir patikimumo užtikrinimas.
Pramoninė automatika:Valdymo grandinių ir daiktų interneto įrenginių patvirtinimas.
Уақыттың тиімділігі:
PCB prototipų surinkimas yra svarbus žingsnis paverčiant naujoviškas idėjas funkciniais elektroniniais gaminiais. Pasinaudodamos profesionaliomis surinkimo paslaugomis, įmonės gali sumažinti klaidų skaičių, optimizuoti našumą ir pagreitinti produktų kūrimo ciklus.Shenzhen Fanway Technology Co., Ltdsiūlo ekspertų prototipų PCB surinkimo paslaugas, daugiausia dėmesio skiriant kokybei, tikslumui ir patikimumui. Įmonėms, siekiančioms paversti savo elektroninius dizainus visiškai veikiančiais prototipais,susisiekusShenzhen Fanway Technology Co., Ltdyra pirmasis žingsnis sėkmės link.
