Sudėtingame elektronikos pasaulyje kuklūslaidų pynimas veikia kaip nervų sistema. Šiame išsamiame vadove nagrinėjami visi laidų laidų aspektai – nuo jų svarbaus vaidmens automobilių saugai iki pramonės automatizavimo raidos. Išskirsime privalumus ir trūkumus, palyginsime skirtingus tipus ir atsakysime į aktualius klausimus, pvz., „Kuo pritaikytas laidų rinkinys pranašesnis? ir "Kaip pasirinkti tarp laidų ir kabelių rinkinio?" Su pramonės lyderio įžvalgomisShenzhen Fanway Technology Co., Ltd, šis straipsnis yra jūsų geriausias šaltinis norint suprasti šiuolaikinius laidų sprendimus.

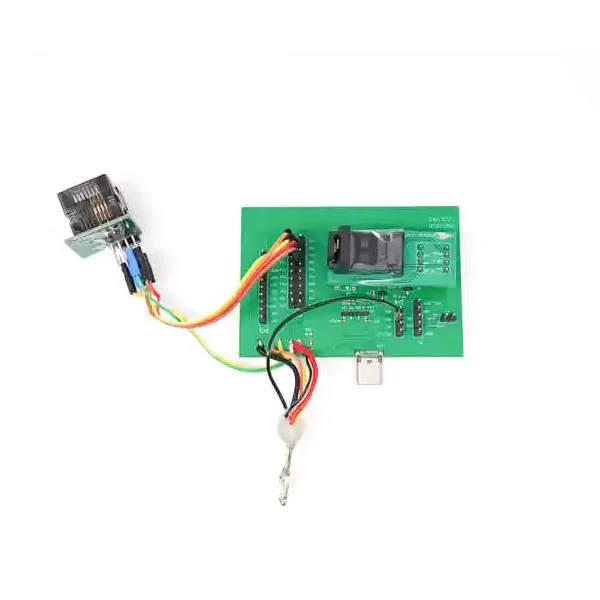

A laidų pynimas, dažnai vadinamas kabelių pynėmis arba laidų rinkiniu, yra sistemingas ir integruotas laidų, kabelių ir jungčių rinkinys, perduodantis signalus arba elektros energiją. Pagalvokite apie tai kaip apie bet kurio elektros prietaiso kraujotakos ir nervų sistemą. AtShenzhen Fanway Technology Co., Ltd, mes apibrėžiame laidus ne tik kaip laidų pluoštą, bet ir kaip kruopščiai suprojektuotą sprendimą, kuris užtikrina saugumą, taupo vietą ir sumažina montavimo klaidas. Nuo automobilio, kuriuo važinėjate, iki medicinos įrangos ligoninėse, laidai yra tylūs šiuolaikinių technologijų įgalintojai. Be jų elektroninės sistemos būtų chaotiška palaidų laidų netvarka, linkusi į trumpuosius jungimus ir gaisro pavojų.
Paruošti sprendimai retai atitinka sudėtingus reikalavimus. Štai čia apasirinktinis laidų pynimasPritaikydami ilgį, jungčių tipus, laidų skersmenį ir izoliacines medžiagas konkrečioms reikmėms, gamintojai pvz.Shenzhen Fanway Technology Co., Ltdpadėti pramonės šakoms pasiekti precedento neturintį efektyvumą. Pavyzdžiui, aviacijos ir kosmoso sektoriuje pritaikyti diržai sumažina svorį, nes naudojami specifiniai lydiniai, o tai tiesiogiai veikia degalų taupymą. Robotikoje pritaikyti diržai užtikrina ilgą tarnavimo laiką ir atsparumą alyvoms. Revoliucija slypi tikslume: kiekvienas laidas yra būtent ten, kur turi būti, atlieka būtent tai, kam jis skirtas, sumažina gedimų skaičių ir padidina ilgaamžiškumą.
Nors šie terminai dažnai vartojami pakaitomis, yra subtilus, bet svarbus skirtumas. Alaidų pynimaspaprastai reiškia laidų arba kabelių ryšulį, sujungtą patvaria medžiaga, tokia kaip nailoninė juosta, elektros juosta ar vamzdis, visų pirma apsaugai ir organizavimui. Akabelio surinkimasKita vertus, yra laidų arba kabelių grupė, uždaryta viename ištisiniame išoriniame apvalkale. Kabelių sąrankos paprastai yra skirtos konkrečiam galutiniam naudojimui, dažnai apimančios tvirtas jungtis, paruoštas prijungti. Abi yra gyvybiškai svarbios; pasirinkimas priklauso nuo taikymo aplinkos ir mechaninių reikalavimų. „Shenzhen Fanway Technology Co., Ltd“ išsiskiria abiem, užtikrindama optimalų veikimą, nesvarbu, ar jums reikia paprasto valdymo skydelio, ar sudėtingo mazgo, skirto povandeniniams darbams.
Labai svarbu pasirinkti tinkamą laidų laidų medžiagą. Žemiau pateikiamas išsamus įprastų medžiagų ir jų savybių suskirstymas. Šis palyginimas pagrįstas duomenimis ir patirtimiShenzhen Fanway Technology Co., Ltdinžinierių komanda.
| Medžiaga / tipas | Privalumai (už) | Trūkumai (minusai) | Tipinės programos |
| PVC izoliacija | ✔ Ekonomiškas, lankstus, gera elektros izoliacija, antipirenas. | ✘ Ribotas temperatūros diapazonas (nuo -20°C iki 80°C), laikui bėgant gali tapti trapus, nekenksmingas aplinkai. | Buitinė technika, bendra elektronika, automobilių interjeras. |
| XLPE (kryžminio ryšio polietilenas) | ✔ Atsparumas aukštai temperatūrai (iki 125°C), puikus mechaninis stiprumas, cheminis atsparumas. | ✘ Brangesnis nei PVC, kai kurių formulių ne toks lankstus. | Automobilių variklių skyriai, pramoninė technika. |
| teflonas (PTFE) | ✔ Itin aukšta temperatūra (260°C), maža trintis, chemiškai inertiška, puikiai tinka aukšto dažnio signalams. | ✘ Labai brangus, standus, reikalaujantis specializuoto apdorojimo. | Oro erdvės, karinė, aukščiausios klasės bandymų įranga. |
| Ekranuoti diržai (folija / pynė) | ✔ EMI/RFI apsauga, signalo vientisumas, mažina triukšmą. | ✘ Sunkesnis, mažiau lankstus, sudėtingesnis ir brangesnis. | Medicinos prietaisai, duomenų centrai, ryšių sistemos. |
Kaip matote, pasirinkimas labai priklauso nuo aplinkos.Shenzhen Fanway Technology Co., Ltdrekomenduoja prieš baigiant užbaigti medžiagas atlikti kruopštų aplinkos poveikio patikrinimą.
Dėl laidų pynimų universalumo jie yra visur. Žemiau pateikiama sąrašo stiliaus pagrindinių pramonės šakų apžvalga ir tai, kaip jose naudojami diržai.
| Pramonė | Konkretus naudojimo atvejis | Pagrindinis reikalavimas |
| Automobiliai (EV) | Aukštos įtampos akumuliatoriaus laidai | Oranžinės spalvos kodavimas, didelė srovė, atsparumas vibracijai |
| Atsinaujinanti energija | Saulės baterijų jungtys | Atsparus UV spinduliams, atsparus oro sąlygoms, ilgas tarnavimo laikas |
| Tranzitas geležinkeliu | Stabdžių ir signalizacijos sistemos | Priešgaisrinė sauga (mažai dūmų, nulis halogenų), ilgaamžiškumas |
1. IPC/WHMA-A-620 standartas: kabelių ir laidų komplektų reikalavimai ir priėmimas.
2. „Automobilių laidų laidų projektavimo gairės“ – SAE International.
3. Pramonės duomenys ir našumo metrika, kurią pateikė MTEP skyriusShenzhen Fanway Technology Co., Ltd.
4. „Kabelių mazgų vaidmuo medicinos elektronikoje“ – medicininio dizaino trumpinės.
Nesvarbu, ar jums reikia prototipo, ar masinės individualių laidų laidų gamybos,Shenzhen Fanway Technology Co., Ltdyra jūsų patikimas partneris. Turėdami daugiau nei 15 metų patirtį, užtikriname tikslumą, ilgaamžiškumą ir atitiktį.
