Vieno sluoksnio PCB

Vieno sluoksnio PCB (spausdintos grandinės plokštė) yra paprasčiausias PCB tipas. Kinijoje įsikūrusi PCB gamybos ekspertas „Fanway“ siūlo ekonomiškai efektyvius vieno sluoksnio PCB sprendimus, turinčius konkurencingą kainą.

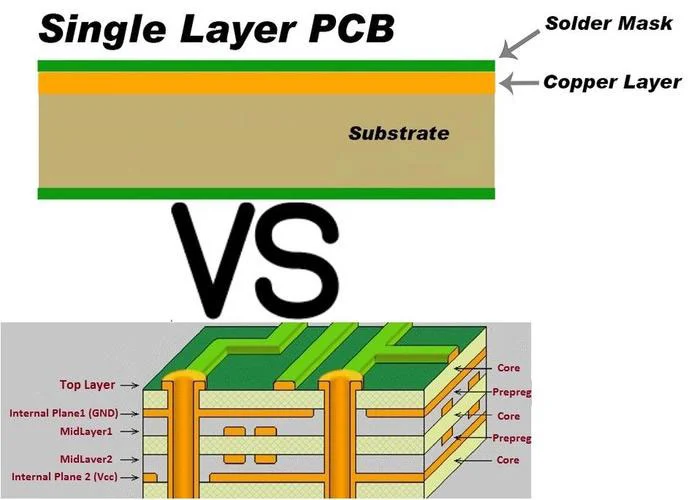

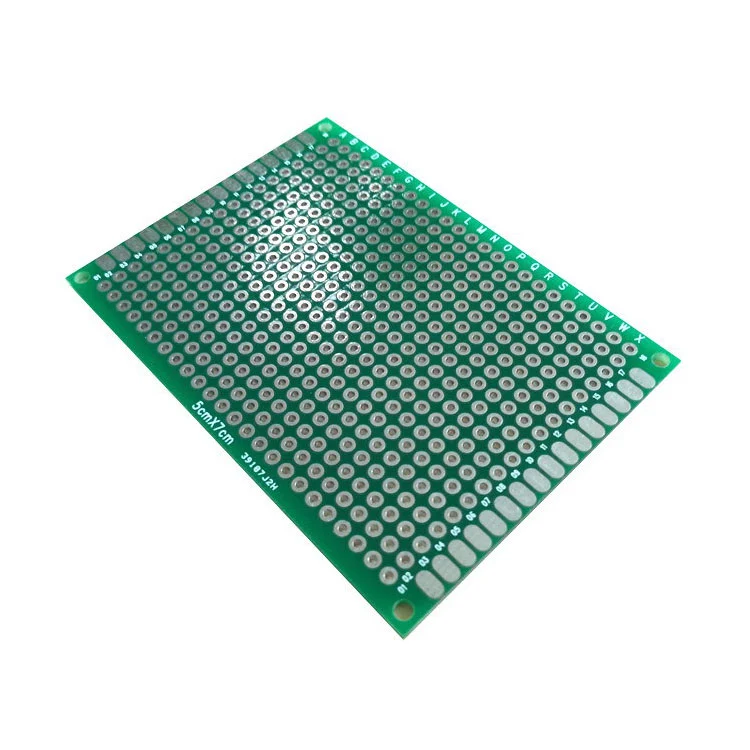

Vieno sluoksnio PCB, dar žinomas kaip vienpusė spausdinta plokštė, yra paprasčiausia PCB dizaino forma. Jį sudaro vienas laidus vario sluoksnis, laminuotas ant nelaidžio substrato (pvz., FR-4), su komponentais pritvirtintais iš vienos pusės ir pėdsakai, nukreipti priešingoje pusėje. Geriausias sprendimas mažo komplekso grandinėms, jis plačiai naudojamas vartojimo elektronikoje, maitinimo šaltiniuose ir pramoniniame valdiklyje dėl jo prieinamo ir greito gamybos proceso.

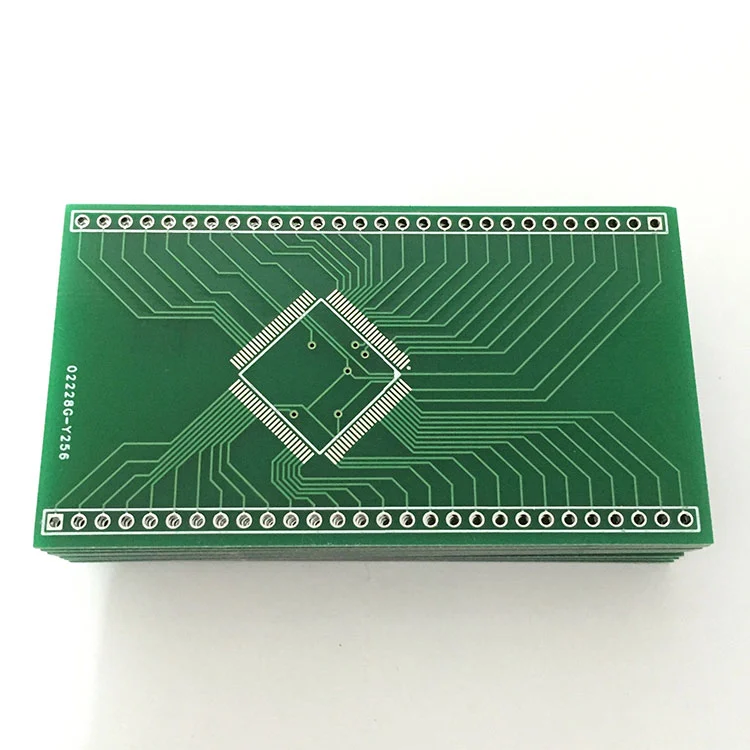

Single Layer Pcb


Vieno sluoksnio PCB pranašumai

Ekonomiškai efektyvus

Precision Manufacturing

Vieno sluoksnio PCB su mažesnėmis medžiagų ir gamybos sąnaudomis, palyginti su daugiasluoksnėmis konstrukcijomis.

Greita gamyba

Rigorous Testing

Paprastas procesas sutrumpina švino laiką, nes nereikia laminuoti ir per gręžimą.

Didelis patikimumas

High Reliability

Minimali sluoksnio klaidingumo rizika.

Techninė pagalba

Excellent Customer Service

24/7 internetiniai ekspertai visada pasirengę jums padėti.


Vieno sluoksnio PCB specifikacijos

Parametras Tipiškas diapazonas
Lentos storis 0,4 mm iki 3,2 mm
Vario storis 1/2 uncijos iki 3 uncijų
Minimalus pėdsakų plotis 0,2 mm (8mil)
Minimali gręžta skylė 0,3 mm (12 mln.)
Paviršiaus apdaila Hasl, OSP, Enight
Darbinė temperatūra -50 ° C iki +105 ° C (priklausoma nuo medžiagos)


„Fanway“ vieno sluoksnio PCB pranašumai ir apribojimai

Privalumai Apribojimai
✔ Itin mažos išlaidos ❌ Nėra daugiasluoksnio ar per palaikymą
✔ Lengva taisyti/modifikuoti ❌ Ribotas maršruto tankis
✔ Greitas apsisukimo laikas ❌ netinkamas aukšto dažnio dizainui (> 100MHz)
✔ Lengvas ir kompaktiškas ❌ Mažesnis šiluminis našumas

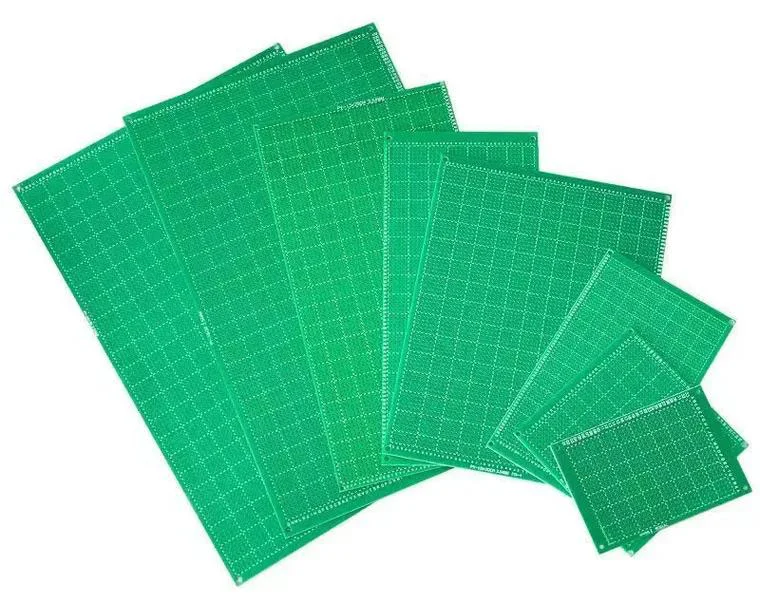

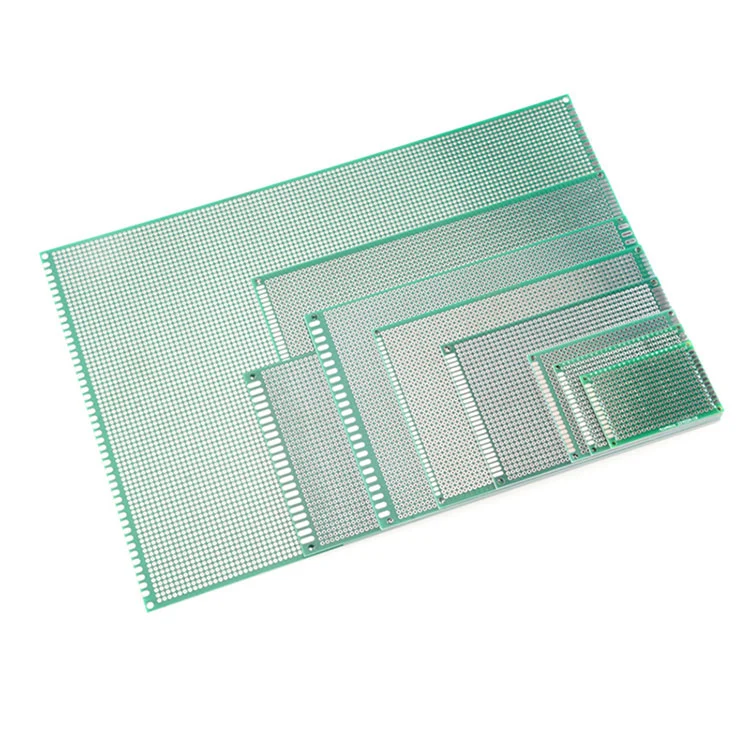

Single Layer Pcb


„Fanway“ vieno sluoksnio PCB gamybos procesas

Medžiagos paruošimas:Vienpusis vario plakiruotas laminatas.

Ofortas:Nuimkite nepageidaujamą varis, kad susidarytų pėdsakai.

Gręžimas:Sukurkite skyles per skylių komponentus.

Lydymo kaukė ir šilkografija:Tepkite apsauginę dangą ir žymėjimą.

Paviršiaus apdaila:Parinktys apima „Hasl“ (karšto oro litavimo išlyginimas) arba OSP.


Vieno sluoksnio PCB taikymas

Vartojimo elektronika:Skaičiuotuvai, LED apšvietimas, žaislai.

Maitinimo sistemos:AC/DC keitikliai, relės.

Pramonės kontrolė:Jutikliai, variklio valdikliai.
