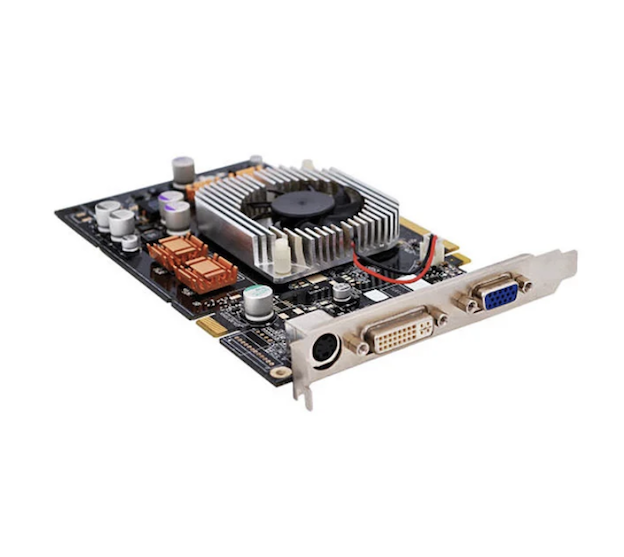

Mišrus SMT ir Through-Hole technologijos integravimo mazgas

Produkto privalumai

Didesnis galios tankissu HDI + THT stack-ups

Ribotoje plokštės srityje didelio tankio sujungimo (HDI) maršrutizavimas užtikrina kompaktiškus signalų tinklus SMT lustams, o THT komponentai siūlo mažos varžos kelius maitinimo kilpoms. Dėl sinergijos 25 % padidėja energijos perdavimo pajėgumas ploto vienetui ir tenkinami didesni našumo reikalavimai nedidinant plokštės.

IPC-A-610 2 klasės aukšto patikimumo sertifikatas

Visi mišrios SMT ir per skylės technologijos integravimo surinkimo procesai griežtai atitinka IPC-A-610 2 klasės standartus. Nuo SMT reflow iki THT bangos ar selektyvaus litavimo, kiekviename etape yra apibrėžti proceso langai ir tikrinimo kriterijai. Patikimumui jautriems sektoriams, pvz., medicinai ir automobilių pramonei, užtikriname visišką atsekamumą, atitinkantį ISO 13485 ir IATF 16949.

Bendras išlaidų optimizavimas

Atskira SMT ir THT gamyba reiškia dvi darbo eigas, du logistikos rinkinius ir dvigubo valdymo išlaidas. Mišrus surinkimas sujungia abu procesus vienoje linijoje,rdaugiau nei 50% sumažina tarpprocesinio apdorojimo ir pozicionavimo nuostolius, 30% sumažina bendras išlaidas, palyginti su padalinta gamyba.

Nuo galo iki galo kokybės kontrolė: nuo SPI iki rentgeno spindulių

Mišrus surinkimas kelia didesnį pavojų kokybei nei vieno proceso plokštės SMT jungtys gali patirti terminį šoką litavimo bangomis metu, o THT įdėjimas gali pažeisti jau įdėtus SMT komponentus. Mūsų atsakomosios priemonės apima: pakopinius trafaretus optimizuoti litavimo pastos tūrį, aukštos temperatūros juostos apsaugą SMT srityse prieš lituojant bangomis ir dvigubą patikrinimą naudojant AOI + rentgeno spindulius, apimančius matomas ir paslėptas jungtis (BGA, LGA).

Kas yra mišrus PCB surinkimas?

Mišrus PCB surinkimas – tai paviršinio montavimo (SMT) ir skylių (THT) komponentų montavimas ant vienos spausdintinės plokštės. SMT komponentai dedami tiesiai ant plokštės paviršiaus ir lituojami perpylimo būdu; THT laidai įkišti per iš anksto išgręžtas skylutes ir lituojami iš priešingos pusės naudojant banginį arba selektyvų litavimą. Ši „geriausia iš abiejų“ strategija išnaudoja didelį SMT tankį ir miniatiūrizmą kartu su puikiu THT mechaniniu stiprumu ir galia. Mišrus surinkimas plačiai naudojamas automobilių elektronikoje, medicinos prietaisuose, pramoniniuose valdikliuose ir kosmoso srityse.

Mišrus surinkimo proceso srautas

Fanway seka aSMT – pirma, THT – antra Mišraus SMT ir kiauryminės technologijos integravimo mazgo gamybos seka ir tai labai svarbu derliui. Visas srautas:

PCB valymas ir litavimo pastos spausdinimas
Išvalius plokštę, litavimo pasta trafaretu atspausdinama ant SMT trinkelių. Mišrioms plokštėms galima naudoti žingsninį trafaretą pastos storiui reguliuoti įvairiose zonose.

SMT išdėstymas ir pertvarkymas
Didelės spartos rinkimo ir padavimo mašinos sumontuoja SMT komponentus, tada plokštė praeina per perpylimo krosnį, kad užbaigtų SMT litavimą. Šis veiksmas turi būti atliktas prieš tai, kai THT įdėjimo reflow karštis nesugadins daugumos THT komponentų (pvz., plastikinių korpusų jungtis).

THT komponento įdėjimas
Rankinio arba automatinio įdėjimo mašinos įdeda THT laidus į padengtas kiaurymes. Komponentai turi priglusti prie plokštės su tiesiais laidais, vengiant per didelės jėgos, kuri gali įtrūkti esamos SMT litavimo jungtys arba deformuoti PCB.

Banginis arba selektyvus litavimas
Plokštėms su daugybe THT komponentų, litavimas bangomis užbaigia visas jungtis vienu praėjimu. Tankiam mišriam išdėstymui, selektyvus litavimas lydmetalioja tik ant THT trinkelių, apsaugant netoliese esančius SMT komponentus nuo terminio poveikio. Atrankinis litavimas palaiko 2–5 mm litavimo bangos aukštį (palyginti su 8–12 mm įprastu banginiu litavimu), o tai žymiai sumažina karščio paveiktą zoną.

Švino apipjaustymas, valymas ir patikra
Pertekliniai laidai nupjaunami, išvalomi srauto likučiai, po to atliekama AOI vizualinė apžiūra, rentgeno patikra (ar nėra paslėptų jungčių) ir atliekami funkciniai bandymai.

Pagrindiniai proceso taškai mišraus surinkimo metu

Mišrus surinkimas kelia specialius reikalavimus PCB dizainui, šie trys punktai tiesiogiai veikia gamybos išeigą:

Zoninis išdėstymas su ≥3 mm tarpais
Aiškiai atskirkite SMT ir THT zonas lentoje. Padėkite THT komponentus (jungtis, didelius kondensatorius) netoli plokštės kraštų ar kampų ir laikykite atokiai nuo THT srities, kurioje būtų bent 3 mm tarpas tarp dviejų zonų, kad būtų išvengta mechaninių trukdžių įterpiant ir litavimo purslų litavimo bangomis metu.

Skylės dydžio atitikimas: 0,1–0,2 mm tarpas
THT pagalvėlės angos skersmuo turi būti 0,1–0,2 mm didesnis nei komponento laido skersmuo, kad būtų užtikrintas sklandus įkišimas. Per ankšta ir įkišti sunku arba neįmanoma; per laisvas ir komponentas pasislenka, dėl to prastai užpildomas litavimas.

Šiluminio reljefo ir saugojimo zonos
THT trinkelės, prijungtos prie didelių varinių plokštumų (žemės, maitinimo), turi naudoti šiluminio reljefo stipinus, kad šiluma nebūtų per greitai pašalinta, o tai sukelia šaltus sujungimus. Aplink selektyvaus litavimo THT trinkeles palikite pakankamai saugojimo vietų, kad išvengtumėte gretimų komponentų.

Produkto programos

Mišrus surinkimas Mišrus SMT ir skylių technologijos integravimo mazgas

Automobilių elektronika
ECU, BMS, ADAS jutiklių moduliams visoms šioms plokštėms reikia tankių lustų signalo apdorojimui ir didelės srovės jungčių, relių ir kitų THT dalių, kurios atlaiko vibraciją ir temperatūros ciklą.

Pramoniniai valdikliai ir maitinimo moduliai
PLC, servo pavaros, pramoniniai maitinimo šaltiniai SMT valdo valdymo logiką ir ryšius, THT montuoja galios MOSFET, transformatorius ir didelius kondensatorius šilumos valdymui.

Medicinos prietaisai
Pacientų monitoriai, ultragarso sistemos, diagnostikos įranga SMT jutiklių priekiniams galams ir procesoriaus branduoliams, THT maitinimo jungtims ir dažnai sujungtoms sąsajoms.

Aviacija ir gynyba
Didelio patikimumo sistemos, kurioms reikalingas mechaninis tvirtumas, THT jungtys turi atitikti MIL-STD-202G vibracijos standartus.

Kodėl verta pasitikėti „Fanway“ kaip mišraus surinkimo tiekėju

12 metų mišrios surinkimo patirtis
Daugiau nei dešimtmetį specializuojamės SMT-THT mišrių surinkimų srityje, kurdami gilias žinias nuo DFM peržiūros iki gamybos apimties. Mūsų komanda supranta, kurios konstrukcijos sukuria banginio litavimo tiltelius, o kurios vietos veda į įterpimo įtempimo pamokas, kurios nėra vadovėliuose, bet lemia galutinę išeigą.

ISO 9001:2015 ir IPC-A-610 2 klasės sertifikatas
Visi procesai vykdomi pagal sertifikuotas kokybės sistemas. Kiekvienai plokštei atliekami AOI, rentgeno spinduliai ir funkciniai bandymai. Medicinos ir automobilių pramonės klientams teikiame visą atsekamumo dokumentaciją, atitinkančią ISO 13485 ir IATF 16949.

Vieno langelio paslauga: nuo projektavimo iki pristatymo
Siūlome DFM peržiūrą, komponentų įsigijimą, SMT+THT surinkimą ir galutinį testavimą. Tiesiog pateikite savo Gerber failus ir MK, o mes sutvarkysime visa kita.

Lanksčios garsumo galimybės
Palaikymas nuo prototipo iki didelės apimties gamybos. Nėra NRE mokesčių už standartines mišrias plokštes; dėl sudėtingų plokščių teikiame inžinerinės peržiūros ir procesų optimizavimo konsultacijas.

DUK

K: Koks yra tipiškas mišrių surinkimo plokščių pristatymo laikas?
A: Prototipai paprastai užtrunka 5–7 darbo dienas, maži kiekiai (<1000 vnt.) 7–10 dienų, o dideli kiekiai vertinami kiekvienu atveju atskirai, paprastai 10–15 darbo dienų.

Kl.: Kuriems THT komponentams reikalingas selektyvus litavimas, o ne banginis litavimas?
A: Kai SMT komponentai (ypač smulkaus žingsnio BGA, QFN) yra šalia THT trinkelių arba kai THT komponentai yra jautrūs karščiui (pvz., jungtys su plastikiniais korpusais), rekomenduojamas selektyvus litavimas. Jis šildo tik THT sujungimo vietą, apsaugodamas likusią plokštės dalį nuo šiluminio poveikio.

Kl .: Ar mišriam SMT ir skylių technologijų integravimo mazgui reikalingos specialios PCB substrato medžiagos?
A: Standartinio FR-4 pakanka daugeliui mišrių agregatų. Tačiau jei plokštėje yra didelės galios THT komponentai (transformatoriai, galios MOSFET), rekomenduojame didelio Tg medžiagą (Tg ≥ 150°C), kad ji atlaikytų banginį litavimo terminį šoką.

Kl .: Ar SMT ir THT komponentai gali būti dedami toje pačioje pusėje?
A: Taip. Abu dėti ant viršutinės pusės yra paprasčiausias būdas, paliekant apačią laisvą litavimui bangomis. Tačiau užtikrinkite, kad tarp SMT trinkelių ir THT angų būtų bent 2–3 mm tarpas.

Kl.: Ar „Fanway“ palaiko bešvinį litavimą?
A: Taip. Mūsų pakartotinio srauto ir bangų litavimo sistemos yra visiškai suderinamos su bešviniais lydiniais (SAC305 ir kt.), atitinkamai nustatyti temperatūros profiliai.

Kl .: Kokio defektų lygio galime tikėtis mišriam surinkimui?
A: Kruopščiai dalyvaujant DFM, mūsų mišraus surinkimo pirmojo praėjimo išeiga paprastai viršija 97%. Pagrindiniai valdymo taškai: išdėstymo peržiūra projektuojant, SMT apsauga prieš litavimą bangomis ir dviguba AOI+rentgeno spindulių patikra.
