Spausdinta plokštė

Spausdinta plokštė

Nuo PCB dizaino iki masinės gamybos, „Fanway“ teikia greito posūkio PCB gamybos paslaugas kaip vieno langelio sprendimus, kad būtų patenkinti jūsų įvairūs projekto reikalavimai ir pagreitina jūsų laiką iki rinkos.

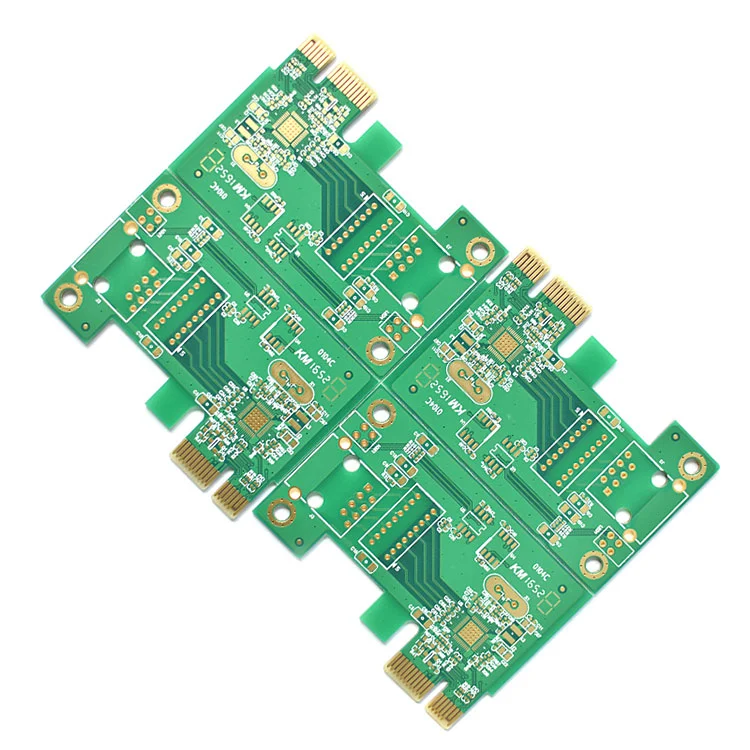

Dvigubas sluoksnis PCB
  • Dvigubas sluoksnis PCBDvigubas sluoksnis PCB
  • Dvigubas sluoksnis PCBDvigubas sluoksnis PCB
  • Dvigubas sluoksnis PCBDvigubas sluoksnis PCB

Dvigubas sluoksnis PCB

Laukiama, kad atvyksite į „Fanway“ gamyklą nusipirkti naujausią pardavimo, mažos kainos ir aukštos kokybės dvigubo sluoksnio PCB. Mes tikimės, kad bendradarbiausime su jumis.

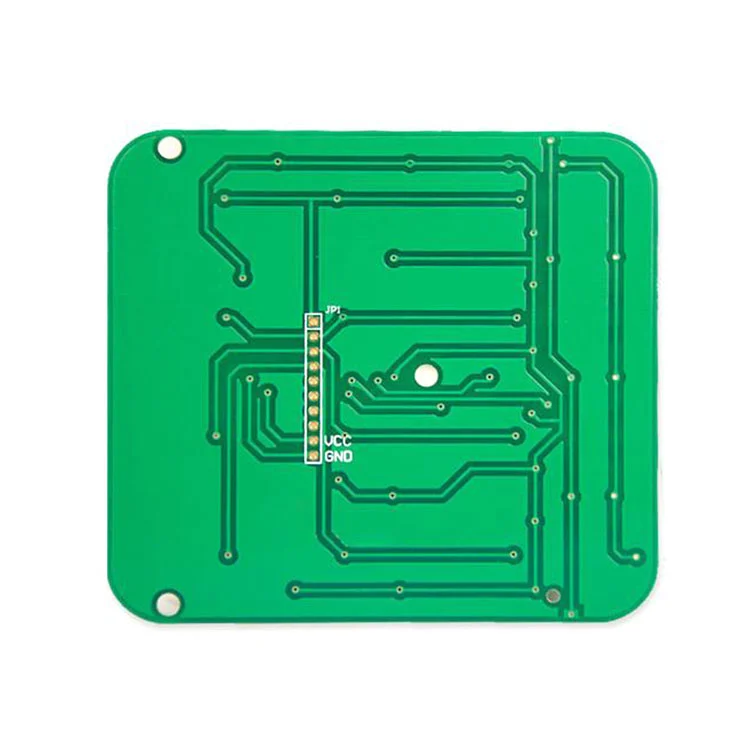

Dvigubo sluoksnio PCB (dvipusis PCB) integruoja du laidus vario sluoksnius ant substrato (FR-4), sujungtas per padengtus skylutes (PTH) arba VIA. Kaip profesionalus PCB tiekėjas Kinijoje, „Fanway“ siūlo nebrangų ir greitą dvigubo sluoksnio PCB.

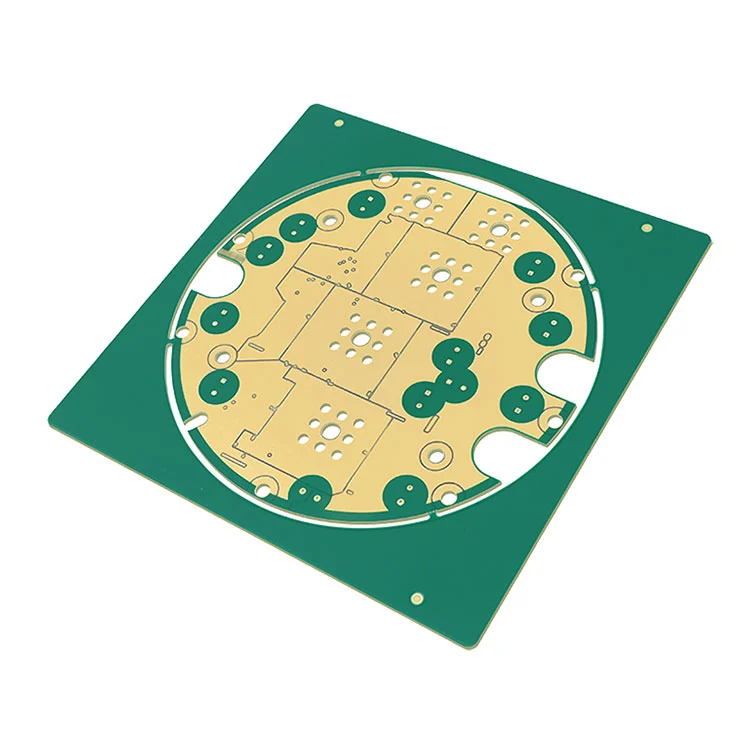

Double Layer Pcb


Kodėl „Fanway“ dvigubo sluoksnio PCB?

Tikslioji gamyba

Precision Manufacturing

Palaikykite gręžimą lazeriu, „Micro VIA“ ir HDI.

Griežtas bandymas

Rigorous Testing

100% elektrinių bandymų ir AOI patikrinimo.

Sertifikuota kokybė

Certified Quality

Atitinkama IPC-A-600 2/3 klasės, UL 94V-0.

Greitas pristatymas

Fast Delivery

Prototipai baigiasi 24 valandas, birios užsakymai baigia per 5 dienas.


Dvigubo sluoksnio PCB pranašumai ventiliatoriuje

Erdvės efektyvumas:Dvipusis maršrutas kompaktiškiems išdėstymams.

EMI sumažinimas:Žemės plokštumos optimizavimas.

Ekonominis efektyvumas:Geriausias pasirinkimas viduriniam sudėtiniams prototipams ir gamybai.

Mechaninis stiprumas:Sutvirtinta dengimo metu atspindi vibraciją.

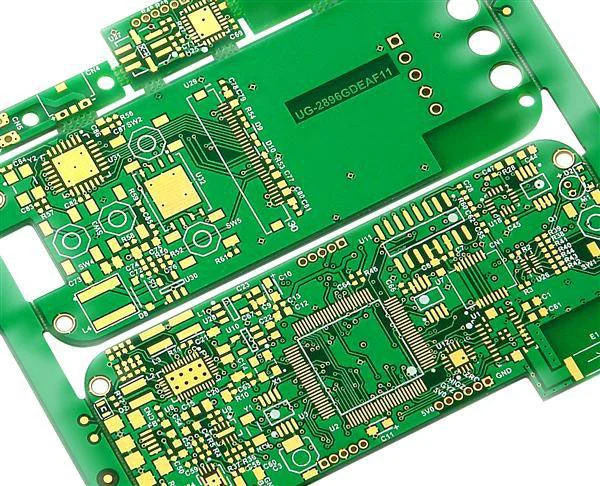

Dvigubo sluoksnio PCB sluoksnio konfigūracija ventiliatoriuje

Dvigubi variniai sluoksniai:Abiejų pusių palaikymo komponentai ir pėdsakai.

Substratas:FR-4, aliuminis ant pasirenkamo.

Inter Layer jungtys:Per skylę, aklą ar palaidotą viasą.

Apsauga:Dviguba šoninė litavimo kaukė ir šilkografija.

Projektavimo galimybės:Palaikykite SMT ir per skylių komponentus.

Kryžminio sluoksnio maršrutas sumažina plokštės dydį ir padidina signalo aiškumą.


Dvigubo sluoksnio PCB gamybos procesas

Laminato paruošimas (dvipusis CCL).

Gręžimas ir metalizavimas (PTH).

Fotolitografija ir vario ėsdinimas.

Dviejų pusių litavimo kaukės/šilkografijos spausdinimas.

Paviršiaus apdaila („Enig“, „Hasl“ arba „Immersion“ sidabras).

Techninės specifikacijos

Storis:0,8–3,0 mm (standartas 1,6 mm).

Vario svoris:1–3 uncijos.

Pėdsakas/erdvė:0,15 mm (6 mln.).

Mano per skersmenį:0,3 mm (12 mln.).

Dielektrinis stiprumas:20 kV/mm (FR-4).

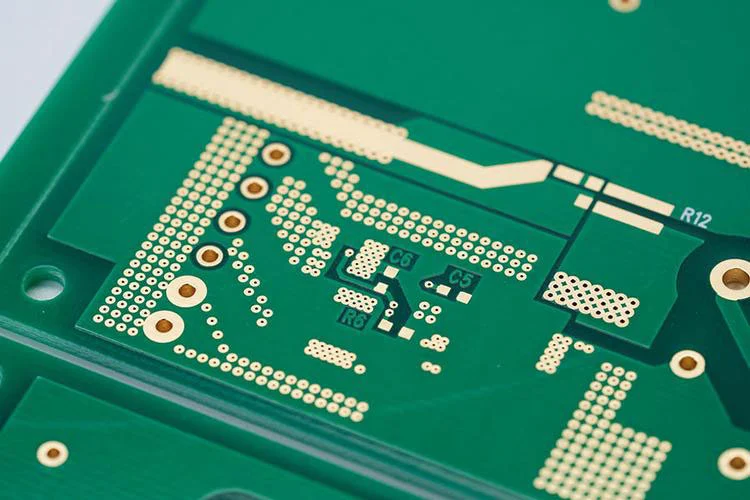

Double Layer Pcb
Hot Tags: Dvigubas sluoksnis PCB
